手机半成品防水测试方法,IP66防水测试过程

文章来源:希立仪器 发表时间:


说到手机大家都不会陌生,现在几乎人人一部手机,随着手机智能程度越来越高,人们出门几乎就需带一部手机就可以了。但手机的应用场景越多,就越容易接触到水或液体等,那么就要求手机的防水性能越来越高,特别是一些军用或者潜水专用手机,需要长时间在水里使用,所以手机在出厂前必须进行手机防水测试。那么手机防水检测是如何做呢?手机防水测试,除了手机成品要做防水测试,手机半成品防水测试也是不可缺的,在制程过程中杜绝不良品,减少不必要的损耗,希立仪器今天要给大家分享的案例就是手机半成品IP66防水测试


手机半成品防水检测主要检测的是手机的中框和TP部位,我们以标准压缩空气为测试介质,采用气密性检测的无损检测方式。其广泛使用方式:侦测压力衰减来检测密封性、侦测真空衰减检测密封性、侦测流量流速做流量测试,持续加压做爆裂峰值测试,持续加压做气阀开启压力测试,以及其他气体测试工况。


手机半成品防水检测具体步骤如下:

1、根据手机半成品测试要求,本次我们测试需要的压力为190mmHg;

2、根据产品测试需求,我们选择的气密性检测仪为希立仪器SLA-M-I1501-D(全功能仪器、正负压仪器,适用成品、半成品测试);

3、根据产品特征和外形特点,我们必须做一个与半成品配合形成一个密封的腔室模具工装,通过仪器精准的向这个密封的腔室工装内输送压力,用时间和压力配合的方法最终确保这个密封腔体内的压力达到我们检测压力即可,然后停止压力输送,经过初步稳压,稳压的作用是用来平复压力的高峰和低谷减少因压力抖动导致传感器采样的不准确性和不科学性,稳压后由仪器分析计算出刚才供应的压力是否有减少,及减少了多少,从而判断出被测品的密封是否达标。

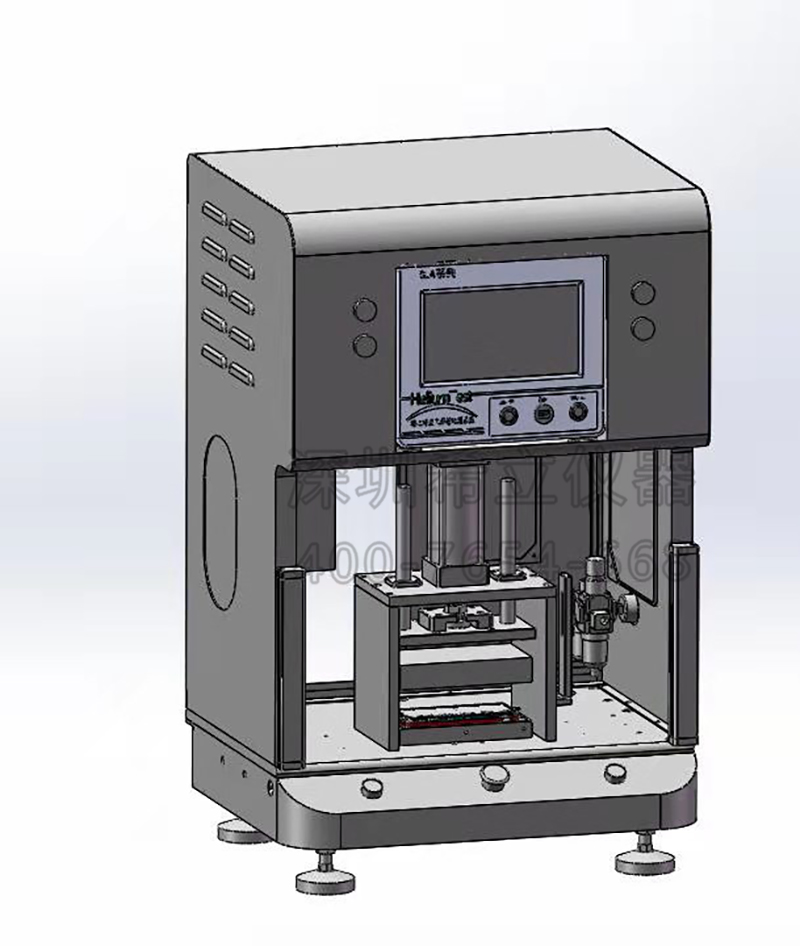

手机半成品防水测试


4、中框测试时,启动防水测试仪器,工装上下模闭合,上模具密封硅胶与中框结合,下模具密封硅胶与中框两两结合形成一个密封的腔室,从充气口输入一定压力的气体,通过仪器做出判断;


5、TP测试时,采用负压测试,因为测试此处密封性,能受力位置较小,可利用负压吸紧的原理,使产品自动与模具贴紧。上下模具闭合,下模密封硅胶与待测产品形成密封腔体,从充气口充入一定的负压,通过防水测试仪器做出判断;

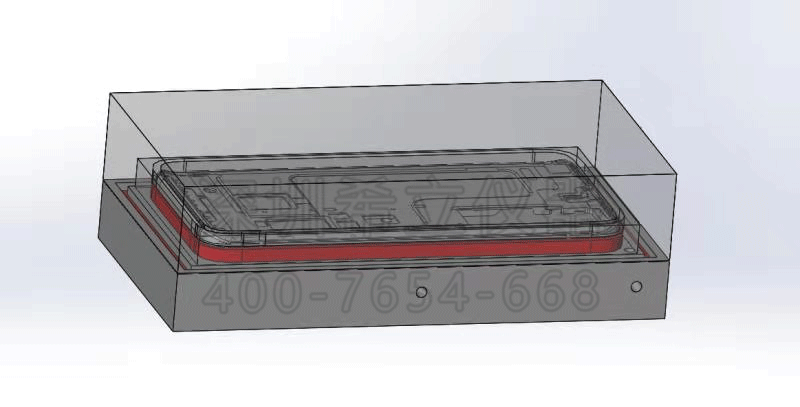

手机半成品防水测试模具


6、良品绿灯显示,NG品红灯显示+蜂鸣器报警,测完成后取出产品。


本文源于深圳市希立仪器设备有限公司(www.seals-ins.com),希立仪器主营直压\差压\流量型气密性检测仪、防水测试设备,系统性为客户解决气密性检测设备、IP防水检测仪,气密性检漏问题,具有自主知识产权和持续创新能力,售后服务保障能力的高科技公司。
