智能手表中框气密性检测,在线手环手表气密性测试案例-深圳希立仪器

发表时间: 文章来源:希立仪器

当今社会科技电子产品引领着市场潮流,其中智能穿戴产品也成为年轻人喜欢的电子产品之一,其中智能手表除了时间的功能外还拥有许多新功能,成为最受年轻人追捧的产品。智能电子手表应用场景非常广泛,除了办公室还有户外跑步或游泳时。所以这就必须对它的密封性或防水性有非常高的要求了,现在大部分智能电子手表基本上都达到了IP68防水等级。那么厂家是如何对智能手表进行气密性检测的呢?今天希立仪器和大家分享的就是智能手表中框气密性检测案例。


为什么我们今天的案例是手表中框气密性检测?因为手表外壳基本结构分为上表盖、中框和下表盖,其它电子元件都被密封在手表外壳内。其中需要做气密性检测的除了中框外还有上表盖和下表盖,因为上下表盖为整体结构容易检测,而中框会有很多按键孔,所以是最难检测的。


一、3ATN、5ATN、8ATN智能手表中框的气密性检测难点分析

1. 本次我们要进行检测的手表中框为塑料材料,外壳整体做工较为精细,中框四周有许多不规则的按键预留孔;


2. 由于外壳整体的精密程度较高,在检测时无法使用直接往外壳内部输入气体的方法,需要使用模具作为辅助进行测试;


二、3ATN、5ATN、8ATN智能手表中框的气密性检测过程如下:

1. 针对智能手表中框的特殊外形,希立仪器专门定制了工装模具,此次的模具需要非常精细,而且要求非常高,因为手表中框四周的小孔只要有一个没有密封好,就会影响整个测试。模具制作好后,在开始检测时只要将其放入模具中,模具内部的凹槽是根据智能手表的体积进行定制的,放进去时卡得刚刚好,这样在检测中,模具上下会进行闭合,形成一个密闭的空间;

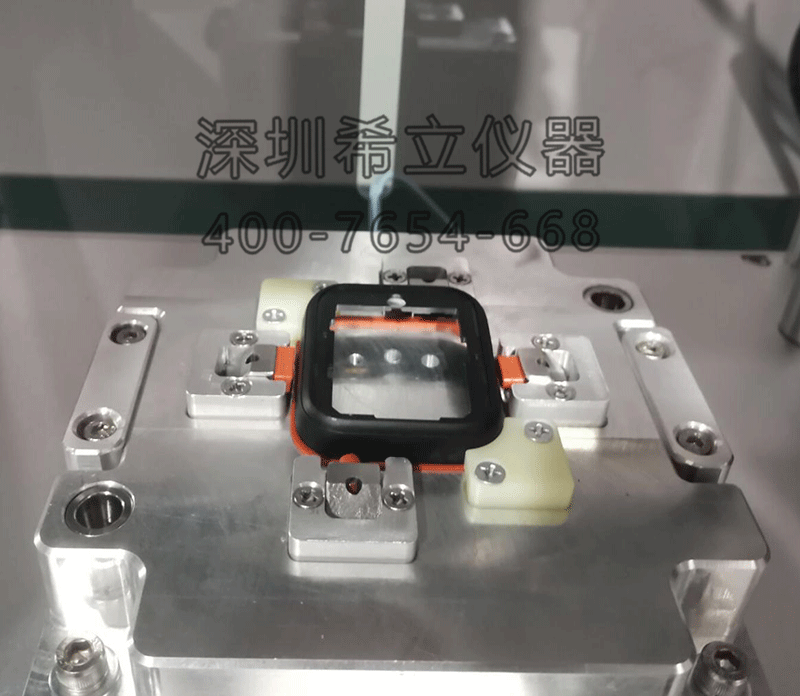

手表中框气密性检测模具


2. 模具制作好后,需要选择一款精度高、稳定性强的气密性检测仪,我们此次选择的是希立仪器SLA直压气密性检测仪;当仪器启动的时候仪器会通过上方器具往密闭的模具中充气,同时仪器气压会慢慢往上升,当气压充入到设定值的时候,模具内部将处于一个恒定的状态,这时候感应线管会判定流量值来检测出抽风管流量大小是否符合标准。

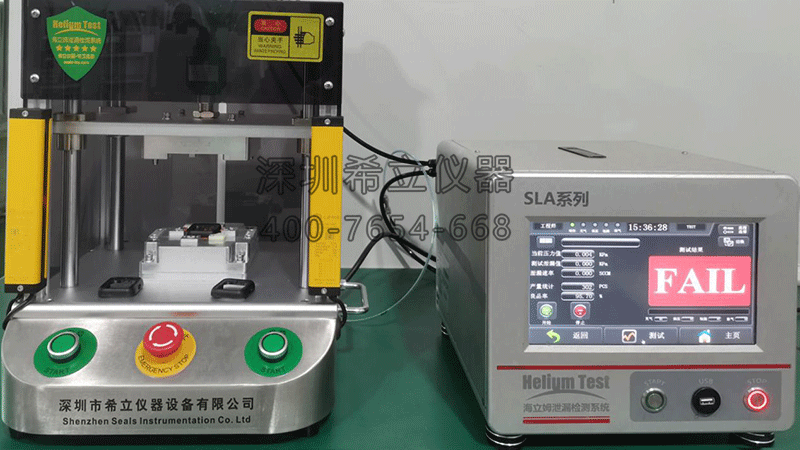

手表中框气密性检测


3. 如果智能手表中框的气密性不好,出现漏气的现象,这时仪器中泄漏值显示数据也越来越大,同时压力值下降。这时候就能够判定智能手表中框是否漏气,仪器测试结果也会显示出FAIL,意味气密检测不通过。如果测试的智能手表中框不漏气,充气后工装模具里面的气体就会处于恒定的状态,仪器上面所显示的压力值与泄漏值也是稳定的,仪器测试结果则显示PASS字样,表示气密性检测通过。
