工业内窥镜是一种能对弯曲管道深处进行探查,能观察到不能直视部位的一种检测性仪器。它常被应用于各种复杂的环境中,如液体环境、地下环境等,所以它体积小且对镜头密封性有非常高的要求。否则,一旦其镜头密封性不到位,镜头进水或内部起雾就会严重影响使用效果。因此,生产商在产品出厂前都会对该产品镜头进行严格的工业内窥镜气密性检测

在密封性检测、防水检测及气密性检测方面,深圳希立仪器拥有丰富的经验,今天希立仪器就给大家分享一个关于工业内窥镜防水性密封性气密性检测案例,希望能对大家有所帮助。

首先,让我们先来分析一下工业内窥镜的形状构造与检测难点。

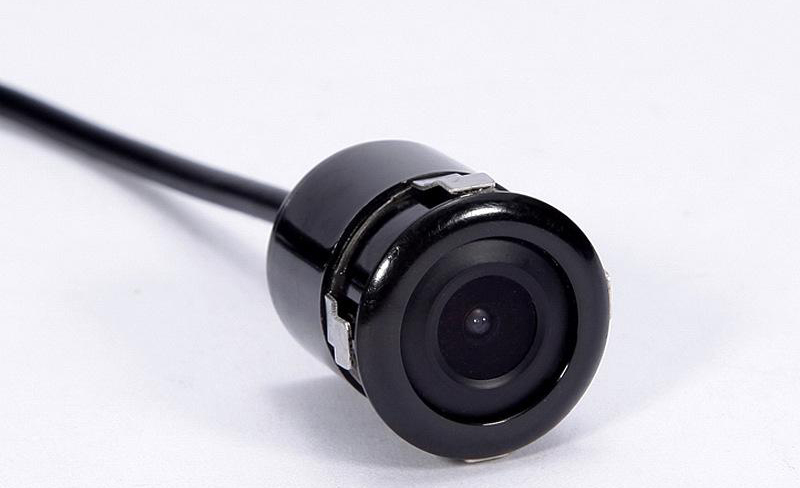

1.本次需要检测的工业内窥镜镜头整体外部形状成不规则圆柱形,尾部还带有可以弯曲的线束部分,加之个体较小,这给密封性检测带来很多不便,这也是工业内窥镜镜头气密性检测中的一个难题。

2.内窥镜镜头尾部还带有一截线材,由于工业内窥镜镜头的线材部分是不密封的,所以在检测的时候我们需要将线材部分密封住,然后才能进行正常的密封性检测,这涉及到排除线材对工业内窥镜镜头密封性检测的影响。

3.工业内窥镜镜头镜面无任何保护,在检测中很容易损坏镜面,所以在检测时还需要考虑到产品的无损检测。

在了解了工业内窥镜镜头密封性检测难点后,希立仪器作为气密性检测专家制定了一个无损检测工业内窥镜镜头密封性方案,具体检测方案如下:

1.把需要做密封性检测的内窥镜镜头放入模具,模具造型与产品造型相契合,留有微小的空间以实现检测。且模具设计对内窥镜线头进行密封,减少了因线材泄漏问题影响镜头密封性检测;

2.选择一台具有高精度和高稳定性的气密性检测仪,这次我们检测选择的是希立仪器SLA直压气密性检测仪,它精度高达万分之二,稳定性很强,而且集正负压于一体,检测压力范围大,非常适合各种电子消费、汽车配件、工业器具等类别产品密封性检测;

3.将气密性检测仪与模具工装连接,开通气源,然后将产品放置在模具中,最后启动气密性检测仪,仪器自动对产品进行充气、稳压、测试操作;

4.气密性检测仪检测结束后,根据仪器检测前设置的参数自动判断出检测产品的泄漏值,并根据设置的产品泄漏值上限判断出所检测产品密封性是否合格,合格的产品气密性检测仪上会显示PASS及亮绿灯,不合格的显示FAIL及亮红灯。

这种检测方法不受限与内窥镜镜头的类型与防水等级要求,结合不同的模具与系统参数设置就可以检测不同的内窥镜镜头,非常适合全线密封性检测。不仅可以提高气密性检测仪的使用价值,还能方便生产商设备调用提高检测效率,节约检测成本。
