浅谈气密性检测中的真水测试法-深圳希立仪器

文章来源:希立仪器 发表时间:


真水测试是当前气密性检测中模拟真实应用场景对电子产品或者电子产品部件使用的一种新型气密性检测方法,它检测出来的结果更接近产品真实应用场景。在气密性真水测试中,必须拥有一台真水测试仪又叫气密性检测仪或泄漏测试仪,主要适用于汽车、音频/电器、安防/照明、通讯数码、医疗器械、线材连接、消费电子等行业的成品或者半成品的气密性测试。


希立仪器真水测试仪是一款精度高、稳定性强、性价比高的密封性能测试仪,随着消费电子产品市场不断增长,防水透气膜已成为真水测试中的主流产品。就当前希立所接触的客户来看,智能手表手环、手表外壳及防水透气膜等产品防水性能检测基本上要求使用真水测试。

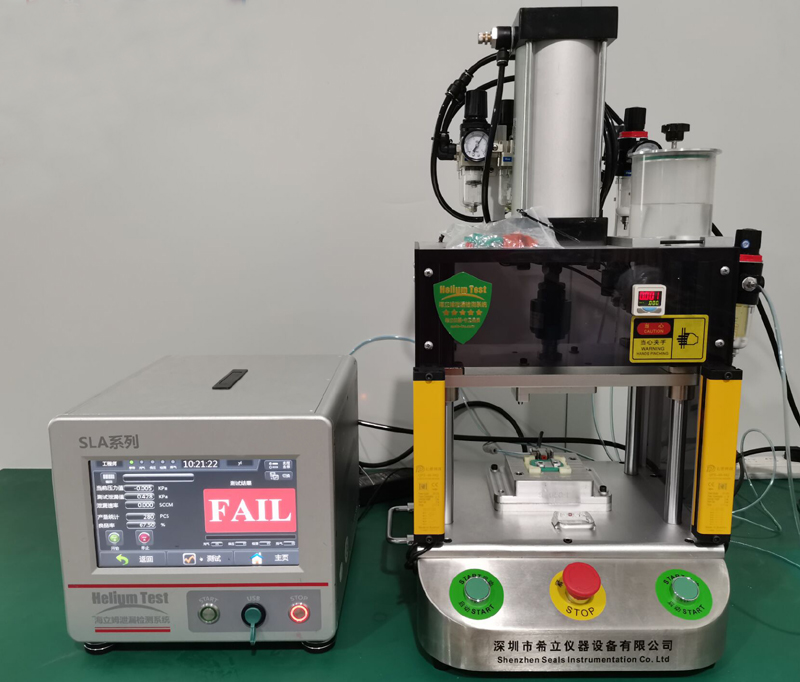

接下来希立仪器将以智能手表盖为例,给大家分享一则气密性检测真水测试案例。在完成整个智能手表盖真水测试方案之前,我们首先要准备一台真水测试仪+一台测试工装治具+一台压力水罐,如下图:

真水测试法


具体智能手表盖真水测试原理及测试方法步骤:


1.根据样品外形制作工装模具;


2.将气密性检测仪与模具工装连接,将样品放置在模具上,通气通电;


3.在气密测试仪上设置好测试压力、充气时间、稳压时间、测试时间、泄漏率上限等相关参数;


4.启动仪器,上模气缸带动上模压在产品上方,密封胶压在被测的气压计孔上,密封胶孔与气压计间形成一个密闭的腔体;


5.通过气密测试仪往压力水罐水面上方冲入气压,此气压推动水管内水作用在气压计孔内的防水透气膜表面上,稳压一段时间后,气密性检测仪会更加模具内气压变化情况判断出产品的泄漏率,合格的产品显示PASS及亮绿灯,不合格的产品显示FAIL及亮红灯。


以上是希立仪器给大家分享的智能手表外壳的真水测试原理及测试方法步骤,希望可以给大家提供到一定的帮助,如果您需要相关测试方案或需要提供帮助,随时可以联系深圳希立仪器,我们将全力给予您最大的帮助。
