微动开关防水检测,IP67防水检测应用案例

发表时间: 文章来源:希立仪器

微动开关防水检测,微动开关是具有微小接点间隔和快动机构,用规定的行程和规定的力进行开关动作的接点机构,用外壳覆盖,其外部有驱动杆的一种开关,因为其开关的触点间距比较小,故名微动开关,又称灵敏开关、快动开关。因为这类开关经常在外部环境使用,所以必须要求具备高等级的防水性能才行,否则一旦浸水就会造成短路或者安全事故的发生。



那么微动开关是如何进行防水检测的呢?

今天希立仪器将以微动开关IPX7防水检测为例,与大家分享一个微动开关防水检测仪的使用案例。



1.微动开关防水检测测试要求

A.防水达到IPX7的等级。

B.成品单点测试。

C.方便取放,节拍要快。


2.微动开关防水检测测试难点:

A. 产品内部空间较小,要求高精度传感器。

B. 产品小且成正方体不易封堵

C. 成品测试单点

D. 产品底部不规则横面

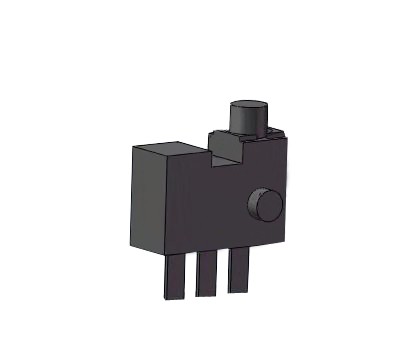

3.微动开关产品示意图:

微动开关


4.微动开关防水检测,IP67防水检测方案:

在产品底部充气位置用软质密封材料密封产品底部周边,在密封材料中间打一个充气口往产品里面充气,我们使用压力衰减法之直接测试,充气供入待测产品,经过稳压后,由仪器精确计算出,供入的气体压力是否下降,压力下降则说明气体通过产品泄漏到外部, 由此判定检测品是否有密封性。

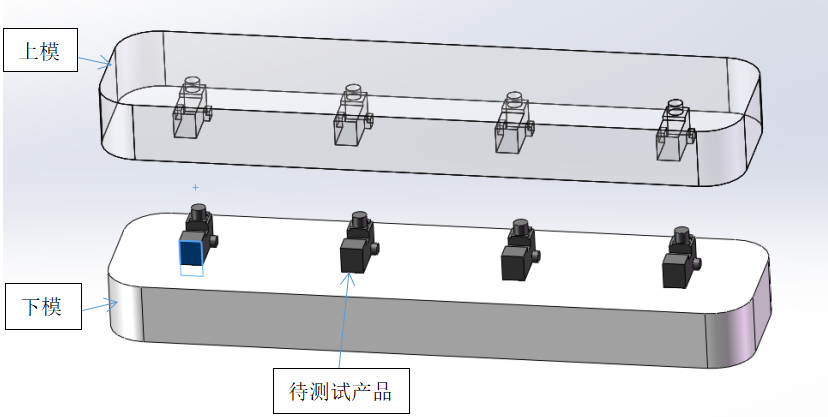

5.微动开关防水检测模具示意图:


微动开关防水检测模具

6、微动开关防水检测,防水IP67等级测试步骤如下:

(1)根据产品结构量身定制防水检测模具;

(2)将产品放置于检测模具内,在希立仪器气密性检测仪上设置好充气时间、稳压时间、测试时间等检测参数;

微动开关防水检测

(3)启动气密性检测仪,工装模具上模下压,将微动开关密封于模具内;

(4)微动开关防水检测仪器对模具内进行充气、稳压、测试操作;

(5)微动开关防水检测仪器根据测试得出数据计算出所测产品泄漏率来;

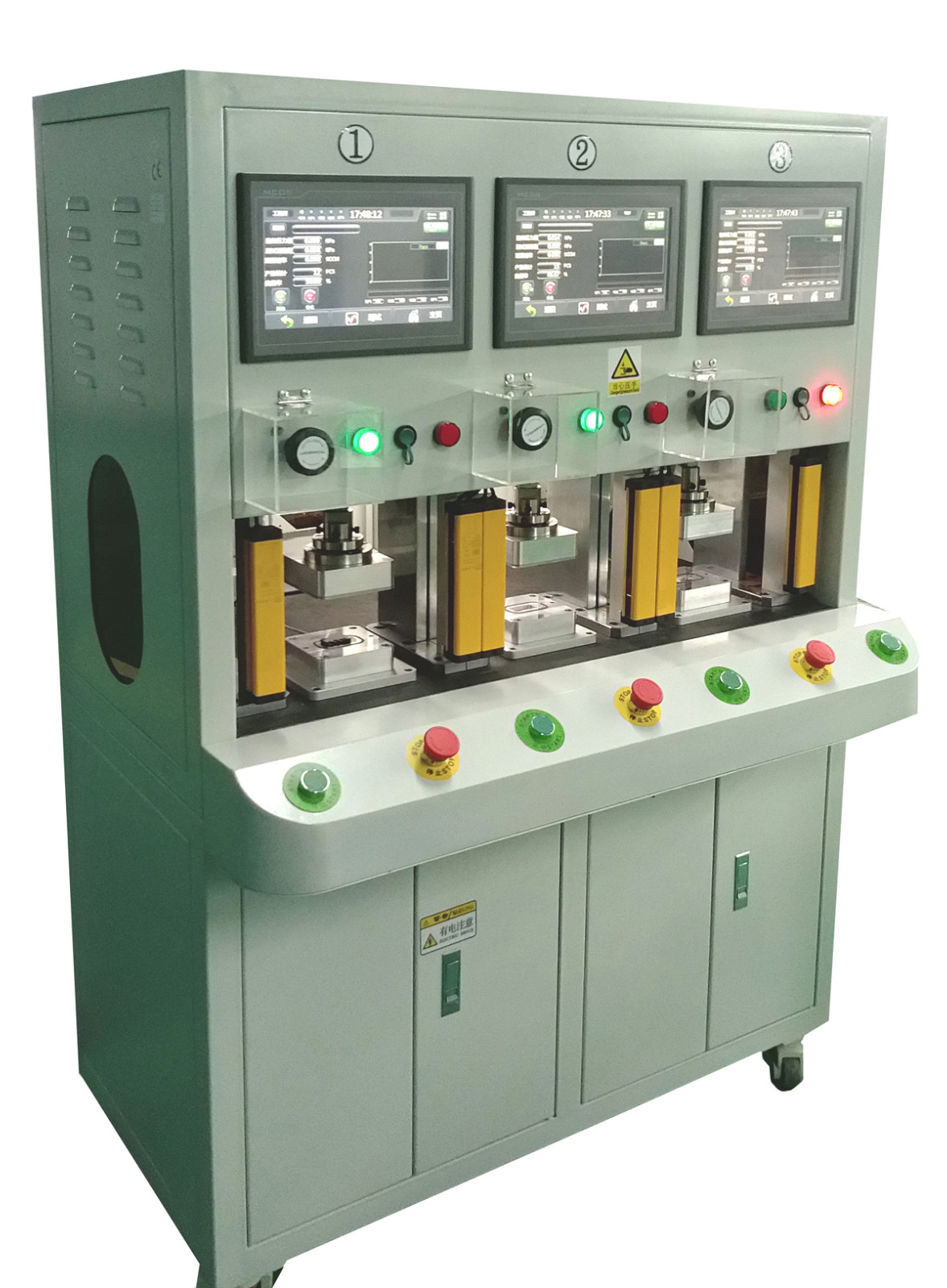

(6)仪器将计算出的泄漏率与标准泄漏率进行比较,自动判断出所测产品是否合格,合格品仪器屏幕上会显示PASS及亮绿灯,不合格品则会显示FAIL及亮红灯,采用多工位操作工装台可以提高检测效率,大大降低检测时间成本。
