新能源气密性检测仪

便携式多功能气密性检测仪

CBW01便携式多功能气密性检测仪是深圳市希立仪器设备有限公司新推出的一款气密性检测设备,其具有便携式和多功能的特点,是专为新能源汽车,售后服务而设计,主要适用于汽车水冷管、电池包等零部件气密性检测,防水检测

全国统一服务热线

400-7654-668

立即咨询


参数说明

项目指标
检测范围高压范围:10-500 kPa, 检测精度:0. 02% FS
低压范围:0-10 kPa, 检测精度:0. 02% FS
自动调压范围0-500kPa
可设置测试时间0-9999 s
测量分辨率1Pa
防护等级IP41
触摸屏10英寸多点彩色触摸屏
软件操作系统更符合新能源汽车售后维修技师习惯
操作软件语言
中文和英文
LVD通过CE认证
EMC
通过CE认证
ROHS
通过ROHS认证
测试精度符合JJG875-2005标准

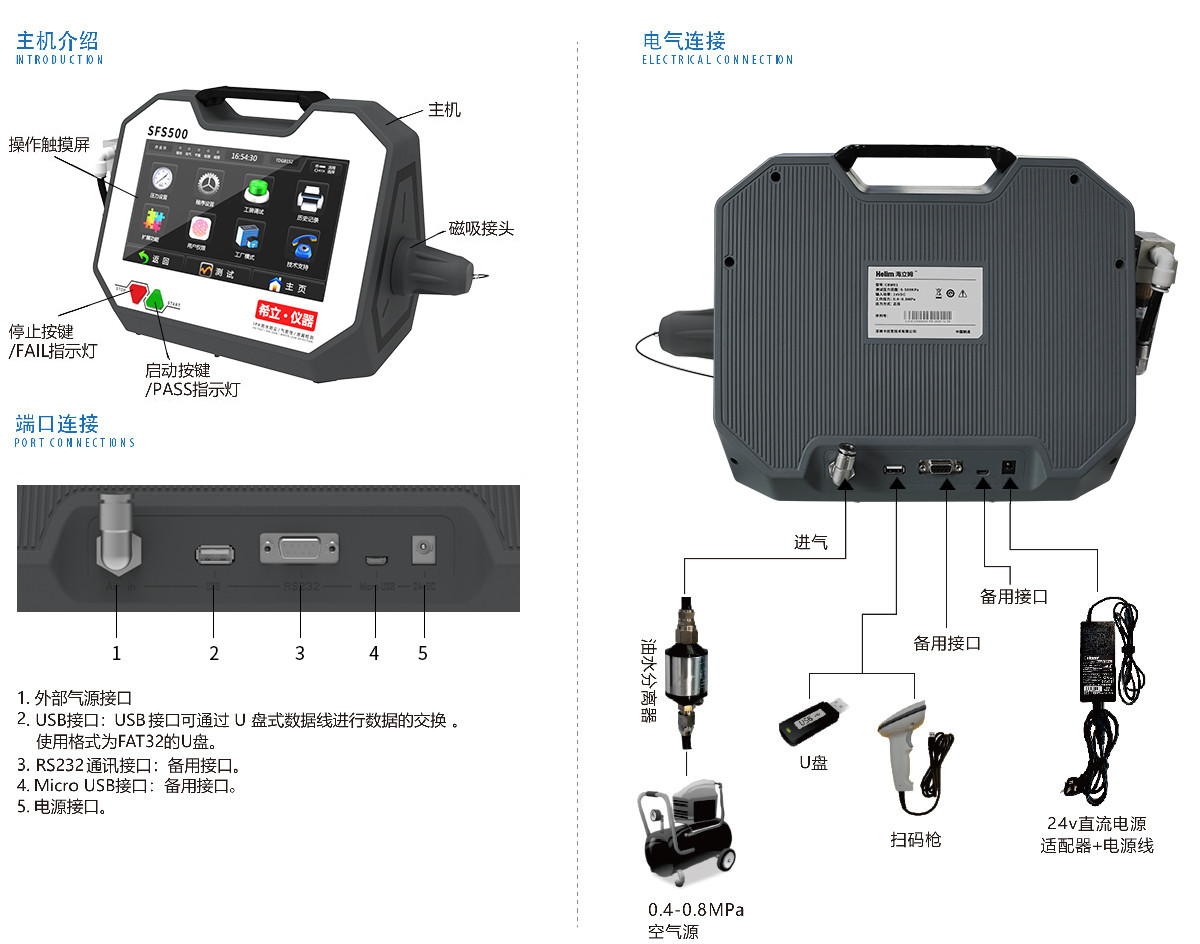

外接气路保护机制如接口有互锁功能,漏气检测功能等
进气口通用快插接口
仪器基本信息

电源:AC110-220V、50HZ

净重:5.16KG

大小:300*210*257mm

使用环境

温度:0-50℃

温度:95%RH(不结露)

光线:避免阳光直射

优势:

一、国内业界实现满量程精度0.02% FS ,更加精准。

满量程精度实现万分之二的精度,适用于更加严苛、更加精准的检测场景及应用。


二、安卓+电容屏,更加智能。

安卓4.42系统、1.4G H Z C P U ,1G B 内存、16G B 存储,10寸电容屏,操控更加智能。


三、非电气比例阀的自动调压。

目标压力值手动输入,调压精度±200P a以内,真正实现精准自动调压。


四、整机通过R oS H ,C E 等各种国标认证,更放心。

整机送检认证,包括:R oS H 、C E、E M C 、LV D 、R E D 、R F、S R R C 等,让您使用更放心。


五、磁吸式检测接口,更加稳定。

强磁式结构耐压600KPa,排除各种快接头本身的不稳定性,自动导正,一吸一放间轻松连接。


六、专利外观(专利:CN306051748S),全塑机身,更加精致。

整机外观全部采用注塑方式,更加精致小巧,成功规避金属材质对信号传输的干扰,使用更加放心。


特点:

一、中央处理器采用三星1.4GHz,4核芯片,十寸高清触摸屏。

二、具有自动调压功能,可由用户自行设定测试压力。

三、歪倒报警功能,当仪器歪倒马上停止测试,防止仪器出现故障。

四、智能化,自动学习、自动校准、自动学习能力,且集成了条码扫描仪,远程控制等功能。

新能源气密性检测仪详情


CBW01新能源气密性检测仪测量过程总共有4个阶段:


第一阶段充气:当管道和压缩机连通后,压缩机内的压缩气体经过管道和到达调压阀,经调压阀调成一个稳定的气压,加到阀岛上的电磁阀。检测仪在启动测试的时候,控制模块会打开进气电磁阀,压缩气体经过电磁阀、管道、检测口,最后充入测量物体的测试口上。预设的充气时间到后,控制模块会关闭进气电磁阀。


第二阶段保压:在充气阶段,测量腔内的气压和被测试设备的气压不完全一致,当充气完成后需要静止一段时间,用以让测量腔和被测设备之间的气压完全均衡。


第三阶段测试:测量腔内压力传感器实时测量压力,并把压力转换成电压输出到底板,底板的模数转换电路会把电压信号转换成数字信号,并传输到核心板上的处理器进行计算,最终算出压力值。在测试期间,处理器不停计算压力,并把压力变化情况和预设的值进行对比。测量时间结束后,如果测量的压力值在设定值范围内,显示PASS表示测量通过否则显示FAIL,表示测量不合格,气性检测,防水测试合格


第四阶段:放气。当测量结束后,控制模块会打开放气电磁阀,测量腔内的压缩气体经放气电磁阀泄放到机箱外。


如需要了解更多关于CBW5400便携式多功能新能源气密性检测仪相关材料,可致电深圳希立仪器设备有限公司:全国服务热线:400-7654-668
