瞄准镜气密性检测应用案例,直压气密性测试设备的使用

文章来源:希立仪器 发表时间:


瞄准镜气密性检测应用案例,瞄准镜多运用于军用装备以及工业设备上,对它的精准度、安全性以及密封性的要求高,瞄准镜的密封性不好就会导致仪器进入水汽,从而影响到仪器在使用时的准确度,因此人们在使用时往往会对其进行气密性检测,但是常规的密封检测方式无法很好的判断瞄准镜的密封性程度,这也是它的检测难点之一。

瞄准镜气密性检测


希立对瞄准镜气密性检测有很深入的研究,这次我们将分享一个在线瞄准镜气密性测试案例,以供大家参考。


一、瞄准镜的外形展示及瞄准镜气密性检测难点

这款瞄准镜整体用黑色的防水性材料包裹内部器件,整体的形状呈两头大中间小的不规则圆柱型,瞄准镜的两边连接处明显但密封度高,中间有一凸起的接头,瞄准镜因没有直接充气孔,无法直接进行充气检测;

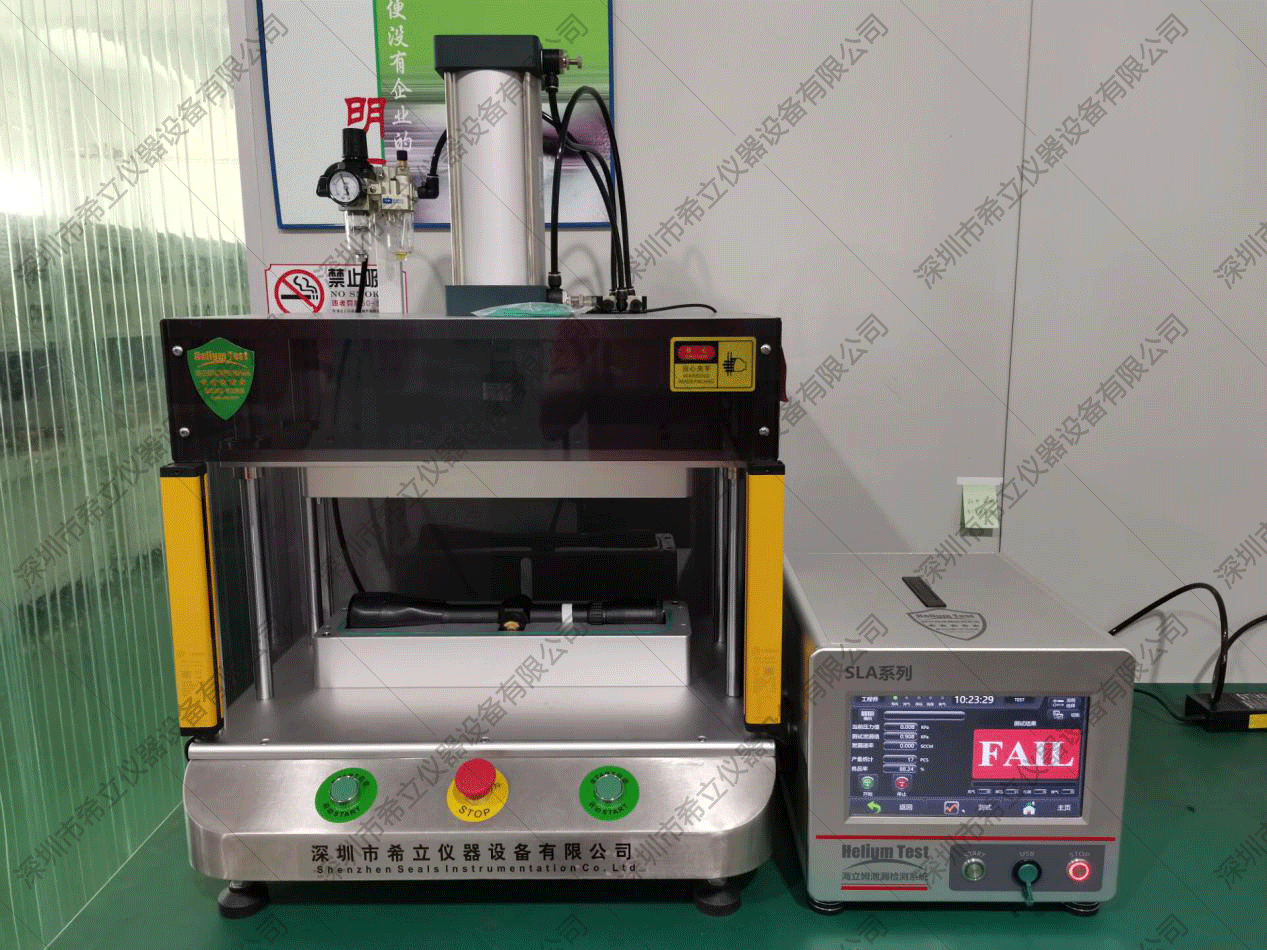

瞄准镜气密性检测设备


二、瞄准镜气密性检测难点突破

1. 因为瞄准镜无法直接充气检测,所以我们必须通过定制工装模具的方式进行间接检测,专门的工装模具将瞄准镜密封,再用连接检测仪的导管往密封模具内部充入气体;


2. 检测时,设定好仪器检测参数和程序,本次测试我们选用的是希立仪器SLA直压气密性检测仪,通过连接后,在检测瞄准镜的时候,仪器显示屏会通过密封模具内的泄漏率进行判断瞄准镜的密封程度。


三、瞄准镜气密性检测过程展示

我们将瞄准镜放入工装模具中,导管与我们的仪器连接,仪器内部有一个阀岛、储气罐等部件及我们设定好的程序,通过连接后,在检测瞄准镜的时候,按下启动键。

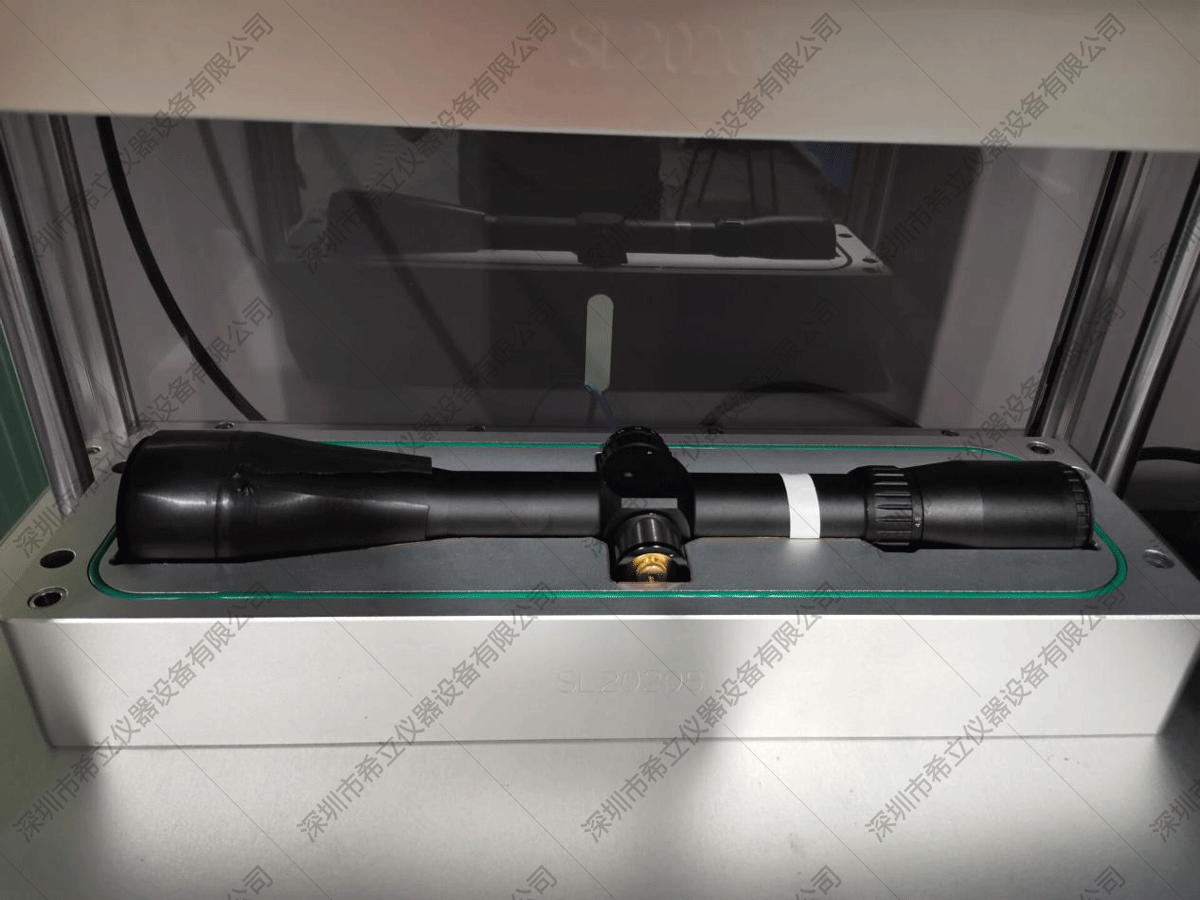

瞄准镜气密性检测辅助工装如下:

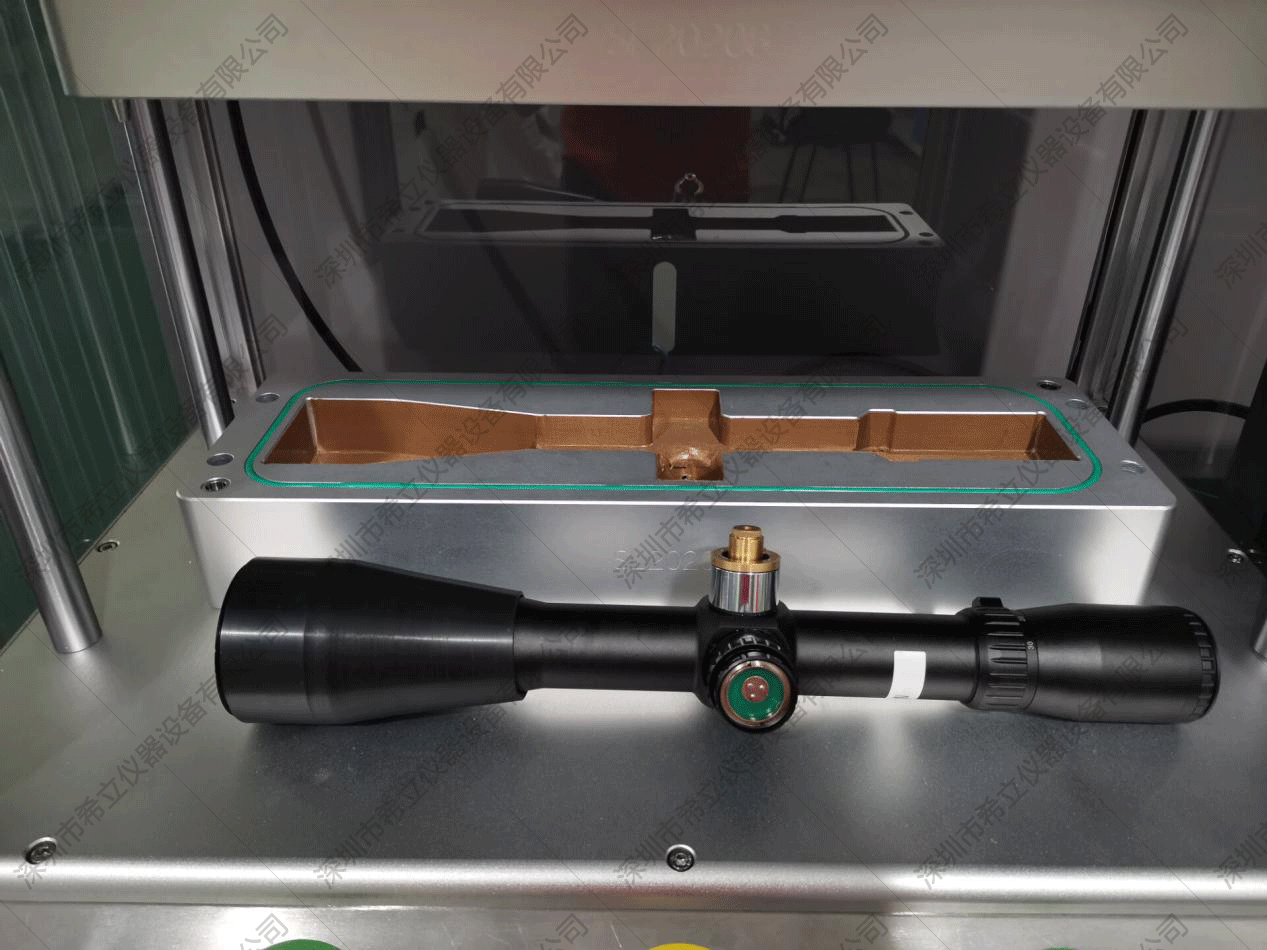

瞄准镜气密性检测工装


检测时,仪器会往密封模具内部充气。如果瞄准镜是不密封的,出现漏气的现象,这时仪器中泄漏值显示数据也越来越大,同时压力值下降。这时候就能够判定瞄准镜是否漏气,气密性检漏仪器测试结果也会显示出FAIL,意味气密检测不通过。如果测试的瞄准镜不漏气,充气后工装模具里面的气体就会处于恒定的状态,仪器上面所显示的压力值与泄漏值也是稳定的,仪器测试结果则显示PASS字样,表示瞄准镜气密性检测通过。
