逆变器控制箱密封性检测,控制箱气密性检测设备的使用

文章来源:希立仪器 发表时间:


控制箱气密性检测设备的使用,逆变器是把直流电能(电池、蓄电瓶)转变成定频定压或调频调压交流电(一般为220V,50Hz正弦波)的转换器。它由逆变桥、控制逻辑和滤波电路组成。广泛适用于空调、家庭影院、电动砂轮、电动工具、缝纫机、DVD、VCD、电脑、电视、洗衣机、抽油烟机、冰箱,录像机、按摩器、风扇、照明等。逆变器控制箱一般安装于户外,所以对其密封性与防水性要求很高,逆变器生产厂家一般会在产品出厂前对产品进行气密性检测及防水检测。



那么厂家是如何对逆变器控制箱气密性检测的呢?接下来希立仪器将为大家分享一则逆变器控制箱密封性防水性检测案例,希望对大家的了解有所帮助。



逆变器控制箱气密性检测仪的需求及要点:

测试产品变压器控制箱
测试地点工厂生产线
泄漏点

1、产品的连接器过线孔

2、产品的上盖带密封圈下压侧锁形成的密封位

3、其他装配部位

密封方案做产品封堵侧推块带硅胶密封,气缸侧推动压块封堵孔,形成一个密封环境,再往内部施加对应的测试压力,通过压力衰减进行判定
具体参数,仅供参考测试压力:10KPA,充气时间30S,保压0.5S,检测15s,排气3s,保压时压力维持在5KPA是可以判定为OK

逆变器控制箱气密性检测仪器的检测要求及工作原理说明:

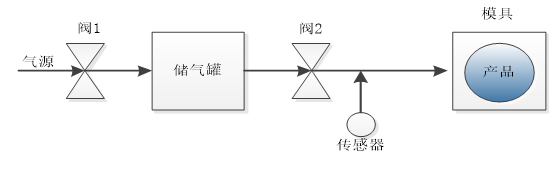

控制箱气密性检测原理

1、希立仪器气密性检测仪将测试需要的压力精准压力输出-经过阀门1-经过压力传感器-到达待测产品内部。

2、关闭阀门1切断气源输入,保持阀1、压力传感器、待测产 品之间的压力平衡。

3、检测分析阀1与压力传感器及待测产品之间的压力衰减。

4、如压力在衰减,则说明产品密封状态异常。


逆变器控制箱气密性检测设备操作步骤具体如下:

1、人工将待测品装入固定治具中。

2、双手启动,然后气缸两侧进行推压产品,从而产品不移位,后方气缸侧推推块封堵通孔。

3、希立仪器气密性检测仪开始向模具内供气,经过充气、稳压(稳压的作用是平复压力的高峰与低谷,使仪器采集数据更加科学精准)然后由仪器计算分析充入的气体压力是否有下降。

4、在确认模具不泄漏的前提下,如果压力减少则说明,产品没有达到密封的要求;反之则表示产品能达到密封的要求。

OK品绿灯显示,NG品红灯显示,蜂鸣器报警测完成后取出产品。

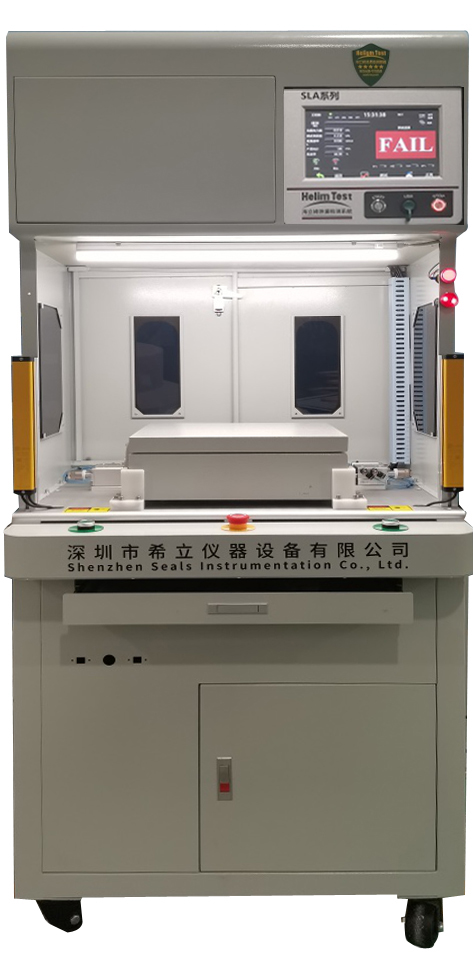

控制箱气密性检测设备

逆变器控制箱气密性检测仪希立仪器气密性检测仪相关技术参数:


型号分类消费电子级(D)
压力方式正压
压力调节方式手动调节
压力调节范围0KPA-150kpa
传感器范围0KPA-150kpa
传感器精度0.02%FS
分辨率1pa
