连接器气密性检测,负压连接器气密测试是怎么样的-深圳希立仪器

文章来源:希立仪器 发表时间:


连接器气密性检测,SLA负压气密测试仪的应用,电子连接器也常被称为电路连接器,将一个回路上的两个导体桥接起来,使得电流或者讯号可以从一个导体流向另一个导体的设备。电子连接器是一种电机系统,其可提供可分离的界面用以连接两个次电子系统,简单的说,用以完成电路或电子机器等相互间电器连接之元件称为连接器亦即两者之间的桥梁。电子连接器使用环境复杂多样,所以须具备高强度的防水性能。


接下来希立仪器将针对一组微小型电子连接器防水性能检测做一个具体解决方案案例分析负压连接器气密测试是怎么样进行的,希望有助于大家对电子连接器防水性能检测加深认识。

这次需要测试的电子连接器体积很小,无直接充气孔,由希立仪器工程师制定负压气密检测方案,检测前需要根据连接器特征量身定做模具工装,


连接器气密性检测模具工装图如下:

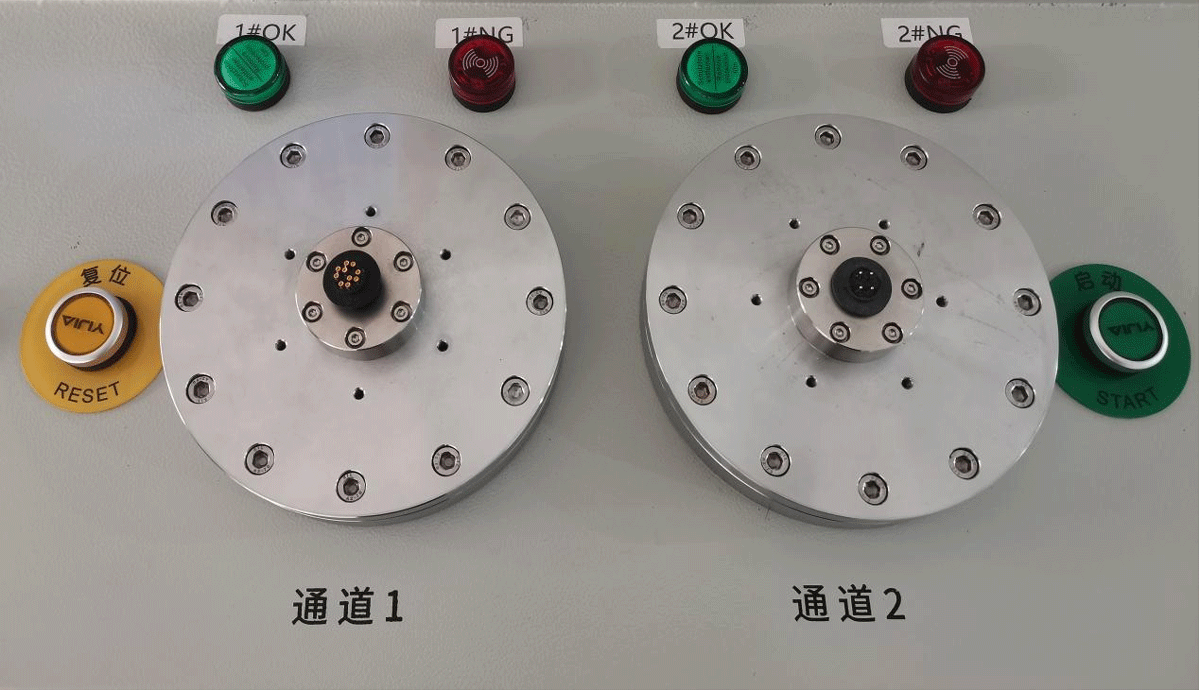

连接器气密性检测模具

为保证检测结果的准确性,在检测时需要给电子连接器外部套上一个橡胶密封圈,这样就有效的解决了电子连接器外围与模具内壁之间不密封的问题。


具体的微小型负压连接器气密性检测步骤如下:

1、当模具工装制作好后,将希立仪器气密性检测仪与模具工装组装成一体化柜式工装,为了提升检测效率,希立工程师特意设计了正反两面检测工装,可以同时检测4个连接器;

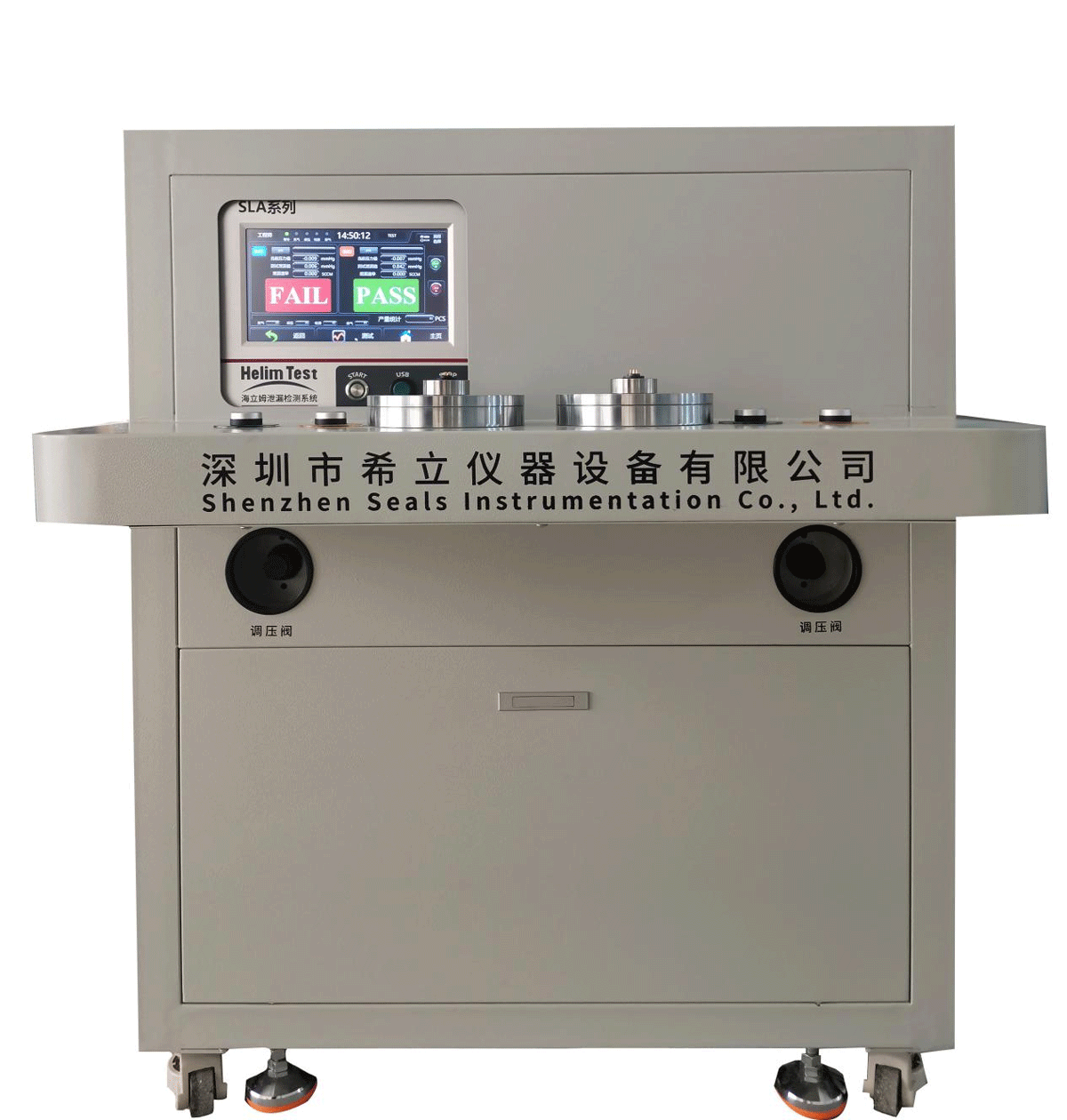

连接器气密性检测仪

2、给电子连接器外围加上一个橡胶密封圈,然后将其放于工装模具的孔内;

3、在希立仪器气密性检测仪上设置好检测压力、充气时间、稳压时间、检测时间等检测参数,然后启动气密性检测仪;

4、连接器气密性检测仪器启动后,仪器开始对产品进行吸气;

5、连接器气密性检测仪器对模具内电子连接器进行吸气、稳压、测试操作,然后根据数据计算出所测产品泄漏率来;

6、得出所测产品泄漏率后,仪器会自动与标准泄漏率进行对比,然后判断出产品是否合格,实现连接器防水测试的目的,合格品仪器屏幕上会出现PASS及亮绿灯,不合格品仪器屏幕上会显示FAIL及亮红灯。


为了满足生产线上大规模检测需求,那么希立仪器工程师根据客户需求量身定制多通道双面操作气密性检测仪及配套工装,这样可同时检测多个产品,而且对检测结果的精确度没有影响,可以大大提高产品的连接器气密性检测效率,为连接器气密性检测厂家节约大量时间成本。
