电动自行车仪表盘气密性检测方法SLA气密检测仪器的使用过程

文章来源:希立仪器 发表时间:

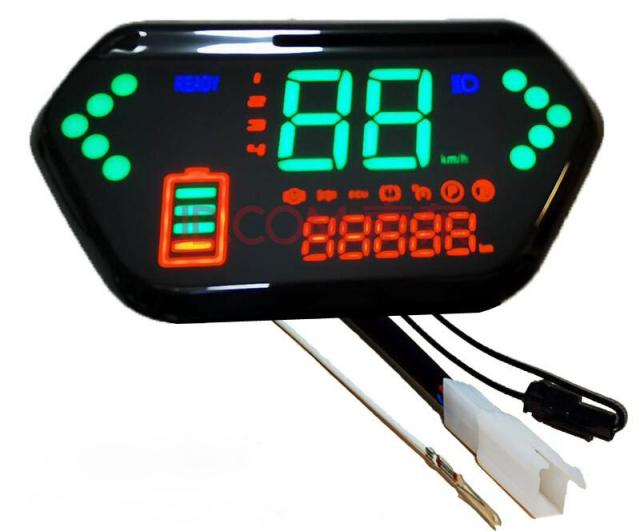

随着人们生活水平的提高,国内汽车拥有量正在不断上升,每当出行高峰都会出现交通拥堵的现象,所以很多人短途出行都选择了更为方便的电动自行车。电动自行车在户外使用经常遇到雨水,其显示屏(电动自行车仪表盘)为电子产品,一旦浸水就会影响正常行驶甚至会造成交通事故,所以须具备高等级的防水性能才能保证电动自行车正常使用(一般需高于IP67防水等级)。那么生产厂家是如何对电动自行车仪表盘气密性检测的呢?接下来,希立仪器将与大家分享一则电动自行车显示屏防水气密性检测案例。


在气密检测方式被广泛应用之前,市场上使用的是传统的水检法(泡水检测法),就是将产品放入水中通过观察产品是否产生气泡来判断产品是否泄漏,这种方法检测精度和效率都很低,并且会对产品造成损坏,因此这种检测方法已被淘汰。目前普遍使用的方法是气检法,就是用干燥纯净的压缩空气作为检测媒介,对产品进行气密性无损检测。因此,希立仪器将采用气检的方式来对电动自行车仪表盘气密性检测,防水等级检测。

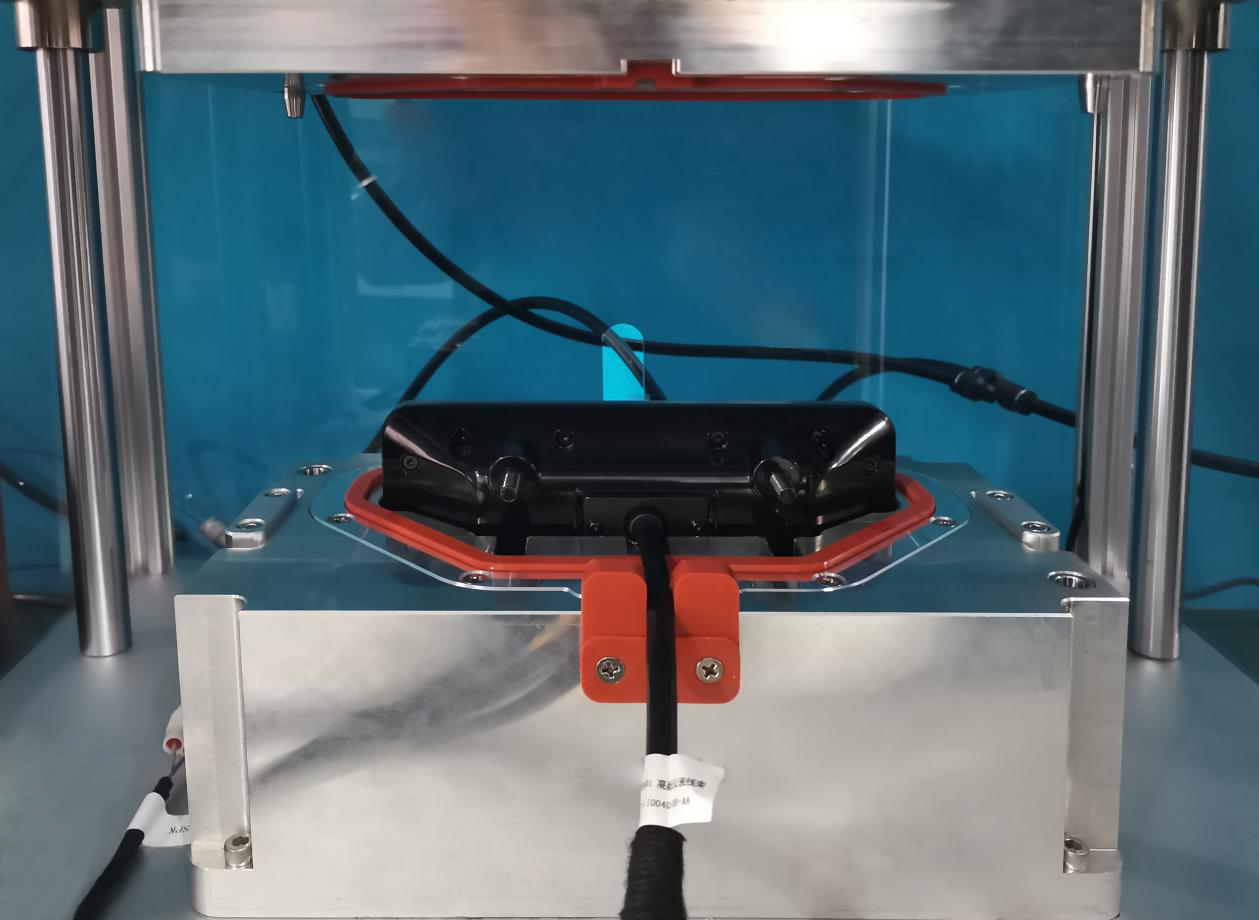

在测试之前,希立仪器根据电动车显示屏外形做了一个仿形治具,因为产品是带线束一起测试的,所以治具设计时需要考虑到对产品线束进行密封,如下图所示:

 仪表盘气密性检测

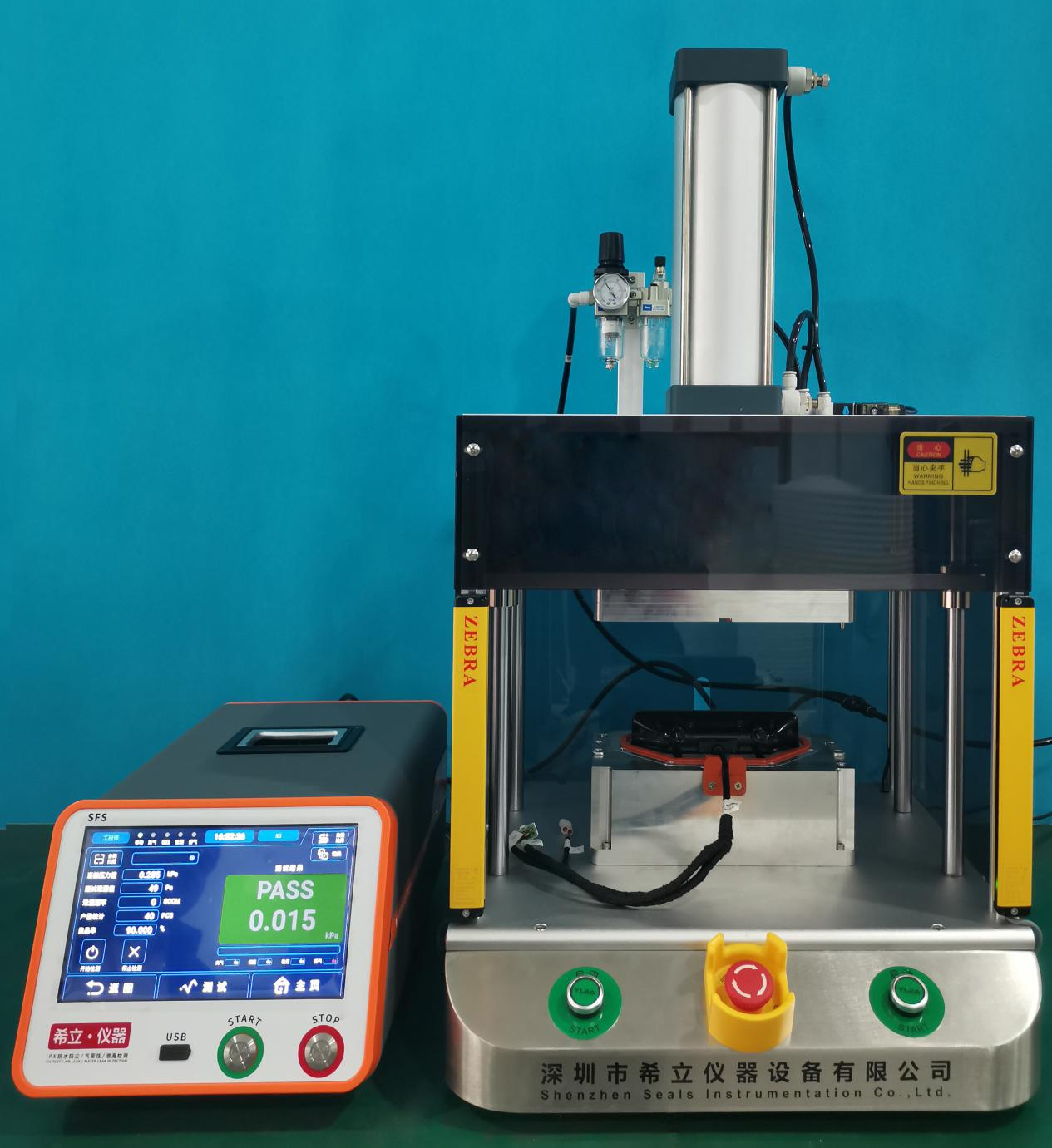

在治具做好后,需要选择一台稳定性好、精度高的气密性检测仪,我们这里选择的是希立仪器第五代SFS气密检漏仪,将气密性检测仪与工装治具连接,如下图所示:

 仪表盘气密性检测工装

检测时将产品放置在密封腔中,在气密性检测仪上设置好检测压力、充气时间、稳压时间、测试时间及泄漏率值等测试数据,然后启动气密性检测仪。

气密性检测仪会将定量的压缩空气充入的模具内部,并实时监控模具内部压力的变化,根据模具内压力变化计算出所测产品的泄漏率来,当所测产品泄漏率大于标准泄漏值时仪器自动判定产品是PASS(合格品),反之则为FAIL(不合格品)。
