气密性检测仪知识,产品气密性检测判断泄漏的标准解析

文章来源:希立仪器 发表时间:


经常有客户询问,气密性检测判断产品泄漏的标准是什么?有没有什么理论依据,气密性检测仪知识?今天,希立仪器将向大家介绍我们气密性检测仪在检测中判断产品是否泄漏的相关标准。


泄漏速率公式:Qsccm=60(V×∆p)/(Patm×t)


目前,气密性检测行业都是通过泄漏速率公式的计算来判断产品的泄漏率的,泄漏速率公式中Q表示泄漏速率,Qsccm表示标准大气压下25℃时气体的泄漏速率,泄漏速率的单位一般是:ml/min。


那么泄漏速率的公式是怎么得来的呢?泄漏速率的公式是通过理想气体状态方程和流速计算推导出来的,气密性检测判断泄漏的标准具体公式如下:


理想气体状态方程为:PV=nRT


理想气体状态方程是描述理想气体在处于平衡状态时,压强、体积、温度间关系的状态方程;p为压强(Pa),V为气体体积(m³),T为温度(K),n为气体的物质的量(mol),R为摩尔气体常数(也叫普适气体恒量)( 单位:J/(mol.K));产品的泄漏跟压强、体积、温度、大气压、时间因素有关,而产品的泄漏速率是指产品在进行气密性检测时,单位时间内有多少气体是泄漏的。

气密性检测判断泄漏的标准流速计算公式:Q=V/t


流速表示单位时间内通过某一容器的气体流速,用字母Q表示, V为容器体积,t是时间。


气密性检测判断泄漏的标准泄漏速率公式推导过程

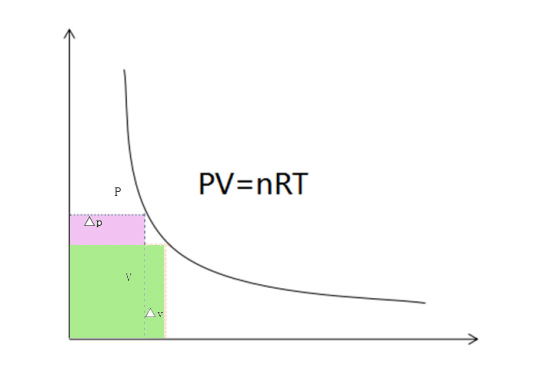

一种情况:在理想气体状态方程PV=nRT曲线上取两个点作为状态点,根据理想气体状态方程可得这两个点的计算公式为:PV=nRT;(P-∆p)·(V+∆v)=nRT,如下图所示:

气密性检测仪知识公式

这两个点是取自在同一个产品的气密性检测过程的不同时间点,因此n、R不变,假设温度T是不变的,可以得出PV=(P-∆p)·(V+∆v);通过计算上述公式得:P×∆v=V×∆p+∆p×∆v。

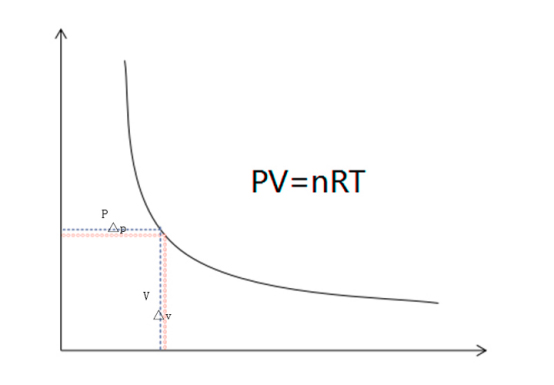

二种情况:假设当时取的这两个状态点非常靠近,即∆p 和∆v 跟P和V相比,非常的小,如下图:

气密性检测仪标准

当这两个点处于无限接近的状态,即相当于重合时,计算过程中,可以将∆p和∆v忽略不计,等式即可写作P×∆v=V×∆p;等式变换得到公式:∆v=V×∆p/P,根据流速计算公式Q=V/t, 泄漏速率Q=∆v/t=V×∆p/P×t,将压力换成标准状态下的大气压力,得到sccm结果的泄漏速率公式:Qsccm=60(V×∆p)/(Patm×t)。


根据以上推理可以看出,该公式是∆p很小的时候才成立,那得多小呢?∆p相对于P小得多,小到可以忽略不计。(注:Sccm:标准公升每分钟流量值;Patm:标准大气压,值为101325pa;t:测试时间,单位,秒s;∆p:压降值,单位帕pa;V:被测物体的体积,可以根据标准漏孔算出来,单位毫升ml。)
