卫浴水阀气密性检测,密封性检测解决过程

文章来源:希立仪器 发表时间:


卫浴水阀作为卫浴系统中控制水流的关键部件,被千万家庭日常使用着,如果水阀密封性不达标,那么就无法把水关住,会造成严重的水资源浪费。所以,卫浴水阀的密封性能是检测水阀质量的关键指标,也是相关企业的核心竞争力。那么,如何进行卫浴水阀气密性检测,密封性能检测呢?


接下来,将与大家分享一个卫浴水阀气密性检测案例,为大家解开心中的疑惑。

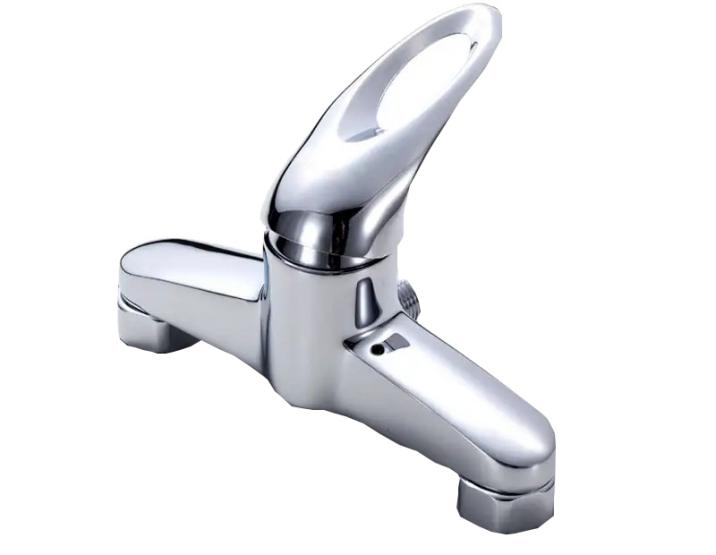

水阀是由阀芯、主体、内部结构构成的,而卫浴水阀有冷热水阀芯,有冷、热两孔,且有密封圈保证密封性能,阀芯主要控制两孔的开合状态。


卫浴水阀密封性检测需求分析:

1、在水阀关闭时,测试水阀开关的密封性;

2、检测标准为IP68,测试压力为500KPa;

3、检测结束后,自动判断产品良莠。


根据卫浴水阀的特征,我们制定出水阀气密性检测解决方案:

检测方法:根据检测需求,我们决定采用直压式间接气密性检测方法,检测原理如下;

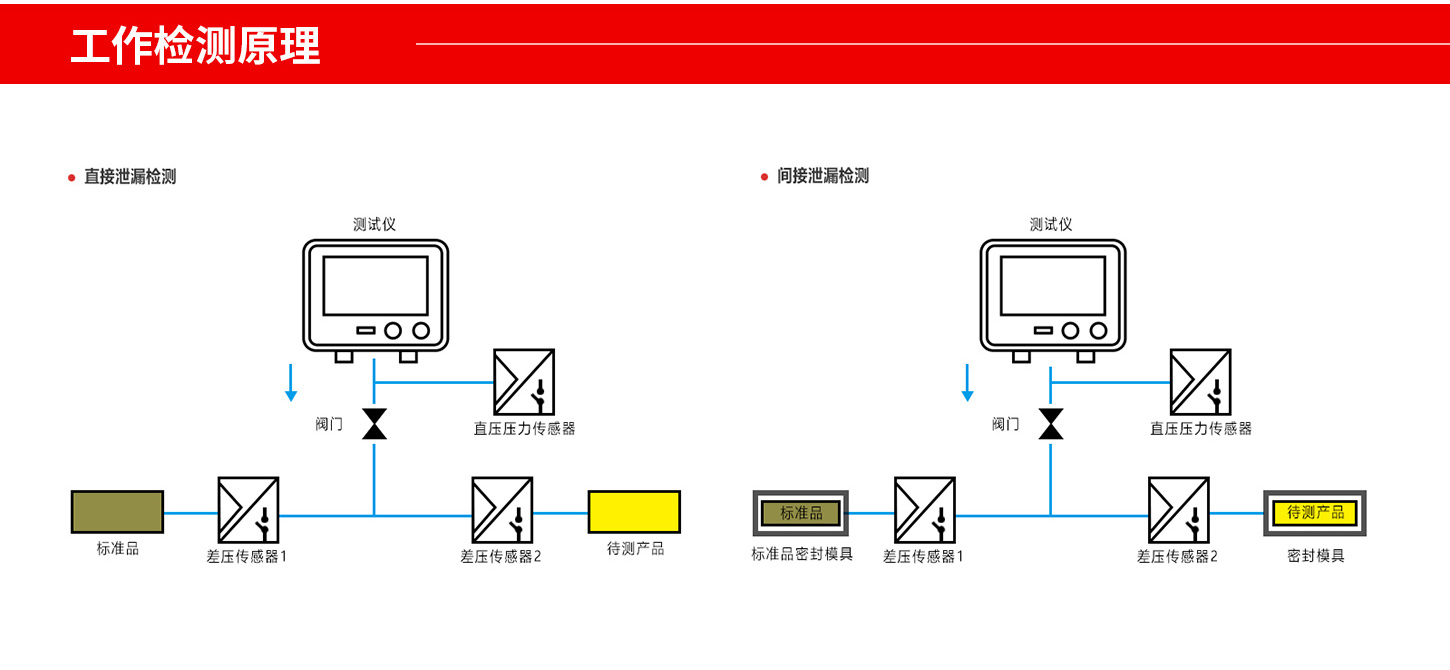

气密性检测仪原理

气密性检测仪的工装治具:根据卫浴水阀无法直接进行充气检测的特性,我们需要为其量身定制工装治具来进行密封性检测,治具设计过程中需做好防护处理,防止产品在上下料时被刮花。

检测设备选择:根据检测需求,我们决定选择功能强大的SFS第五代气密性检测仪来进行检测,其检测压力范围广,检测精度高,检测速度快。

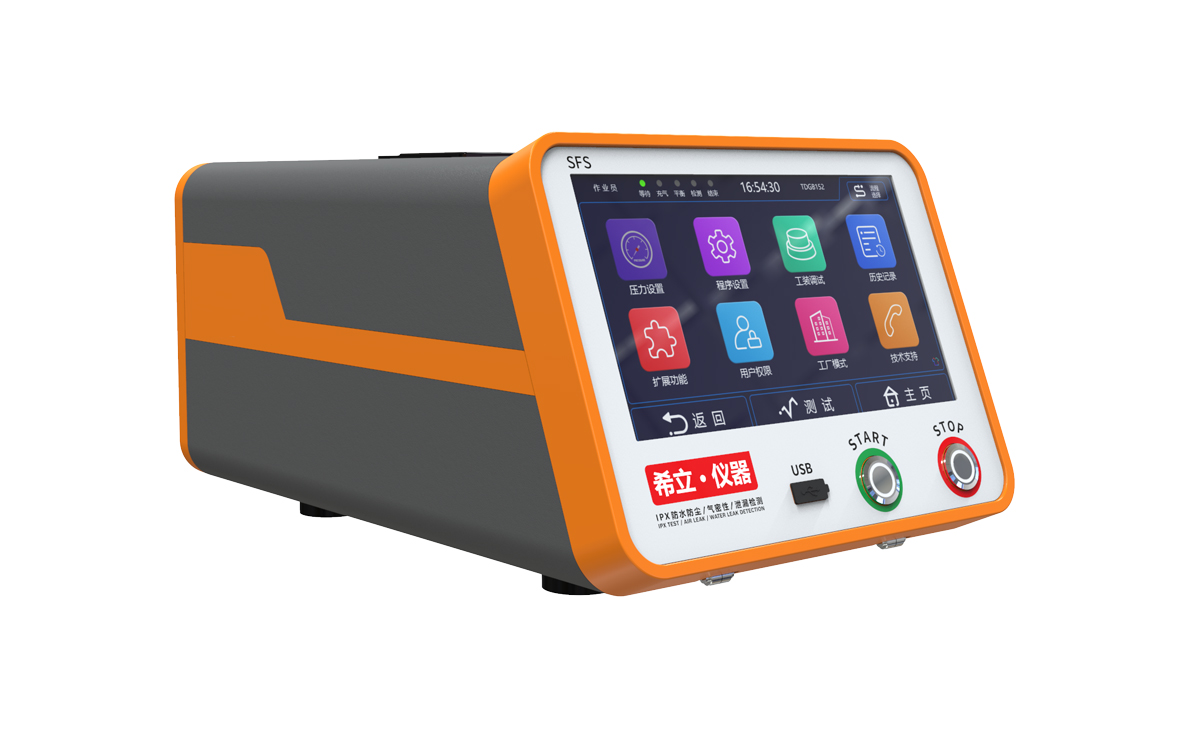

气密性检测仪

在做好工装治具后,我们就可以进行卫浴水阀气密性检测了,测试具体步骤如下:

1、将电动阀门放入工装治具内;

2、在气密性检测仪上设置好检测压力(本次检测压力为500kpa)、充气时间、稳压时间、检测时间、泄漏率上下限等检测参数;

3、启动气密性检测仪,工装治具将产品自动密封,并对产品进行充气、稳压、测试操作;

4、测试结束后,仪器会自动计算出所测产品的泄漏值,并与所设的标准泄漏值进行比较,判断出所测产品是否合格,合格的产品气密性检测仪会亮绿灯及在屏幕上显示PASS,不合格的产品将亮红灯在屏幕上显示FAIL。
