齿轮泵气密检测,密封性检测技术

文章来源:希立仪器 发表时间:


齿轮泵是依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。由两个齿轮、泵体与前后盖组成两个封闭空间,当齿轮转动时,齿轮脱开侧的空间的体积从小变大,形成真空,将液体吸入,齿轮啮合侧的空间的体积从大变小,而将液体挤入管路中去。为保证齿轮泵能正常工作,产品在出厂前需要对其齿轮泵气密检测,进行整体密性检测。



那么齿轮泵气密检测是如何进行的呢?接下来希立仪器将为大家分享一个齿轮泵密封性检测案例。




齿轮泵气密检测工作原理:

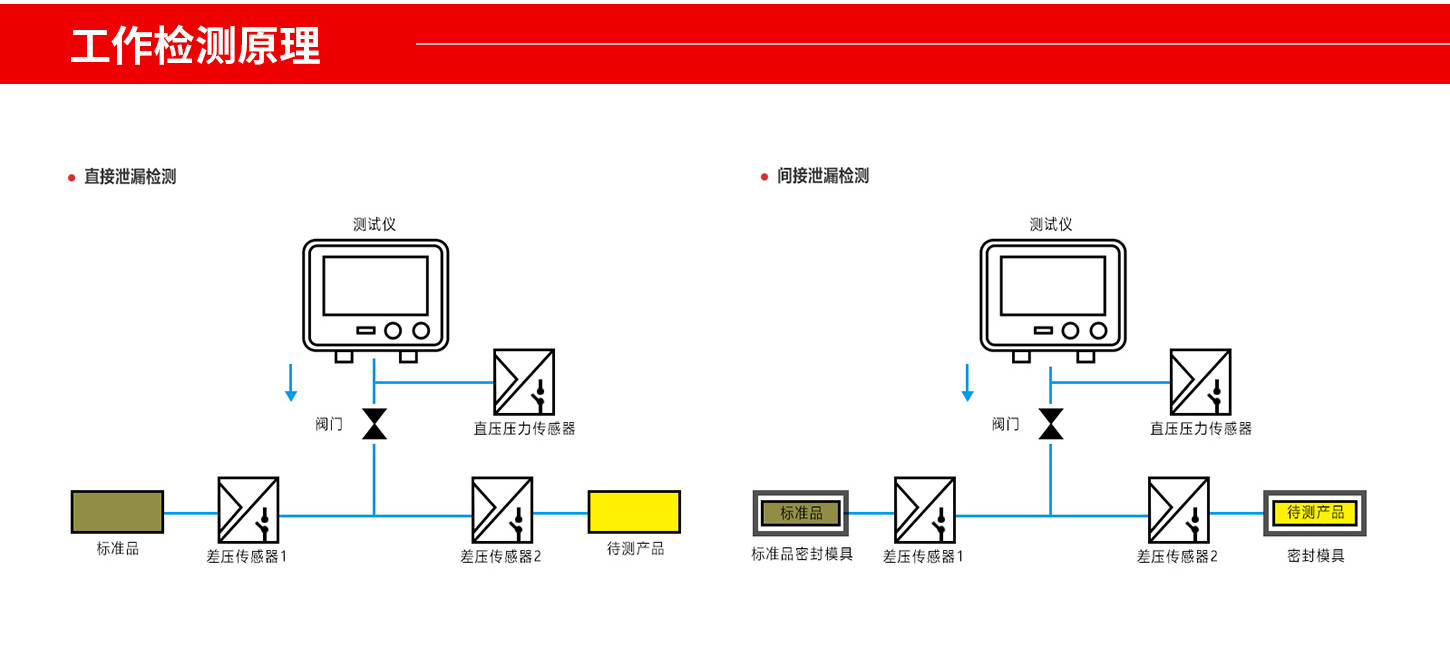

齿轮泵气密检测原理


齿轮泵气密检测仪将测试需要的压力精准压力输出,经过阀门1和压力传感器到达待测产品内部。关闭阀门1切断气源输入,保持阀1、压力传感器、待测产品之间的压力平衡。检测分析阀1与压力传感器及待测产品之间的压力衰减,如压力在衰减,则说明齿轮泵气密检测状态异常。



现在我们来对产品结构进行分析,我们可以看到产品除了齿轮转轴部位外,其它部位都为密封状态,所以检测时我们以产品这个部位为充气口,根据产品仿形制作工装治具。根据客户检测需求我们给产品配置了无线扫码枪,检测时可以快速录入产品信息,提高检测效率和保障产品的可追溯性。检测前我们将制作好的工装治具和希立气密性检测仪相连接,将检测的压力设置为600KPa,选择正压直压的检测方式,具体的检测步骤如下:

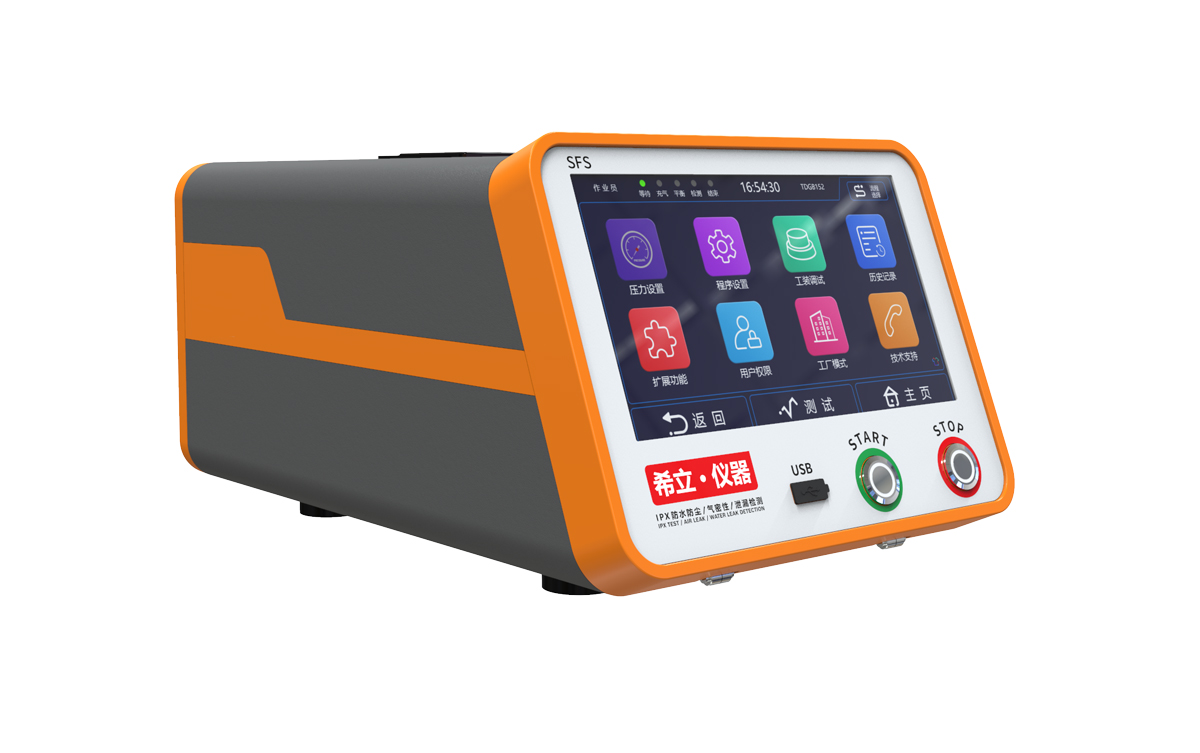

第五代气密性检测仪

 气密检测仪

1、扫码枪扫描产品,人工将待测品装入固定治具中;

2、双手启动,然后滑轨气缸将下模推到准确位置,气缸下压进行推压产品,从而对产品进气孔封堵;

3、仪器开始向模具内供气,经过充气 稳压(稳压的作用是平复压力的高峰与低谷,使仪器采集数据更加科学精准),然后由仪器计算分析充入的气体压力是否有下降;

4、在确认模具不泄漏的前提下,如果压力减少则说明,产品没有达到密封的要求,反之则表示产品能达到密封的要求;

5、OK品绿灯显示,NG品红灯显示,蜂鸣器报警测完成后取出产品。
