IP68防水检测仪,如何做车载摄像头IP68等级防水检测?

文章来源:希立仪器 发表时间:


IP68防水检测仪,如何进行汽车车载摄像头IP68等级防水检测?防水是摄像头产品质量的重要保障,为此针对汽车摄像头密封性防水性检测进行了深入的研究,自主研发生产出一系列的气密性防水检测仪,可以满足摄像头产品IP65、IP66、IP67及IP68等防水检测需求,并适用于有充气孔或全密封的各种不同类别摄像头。

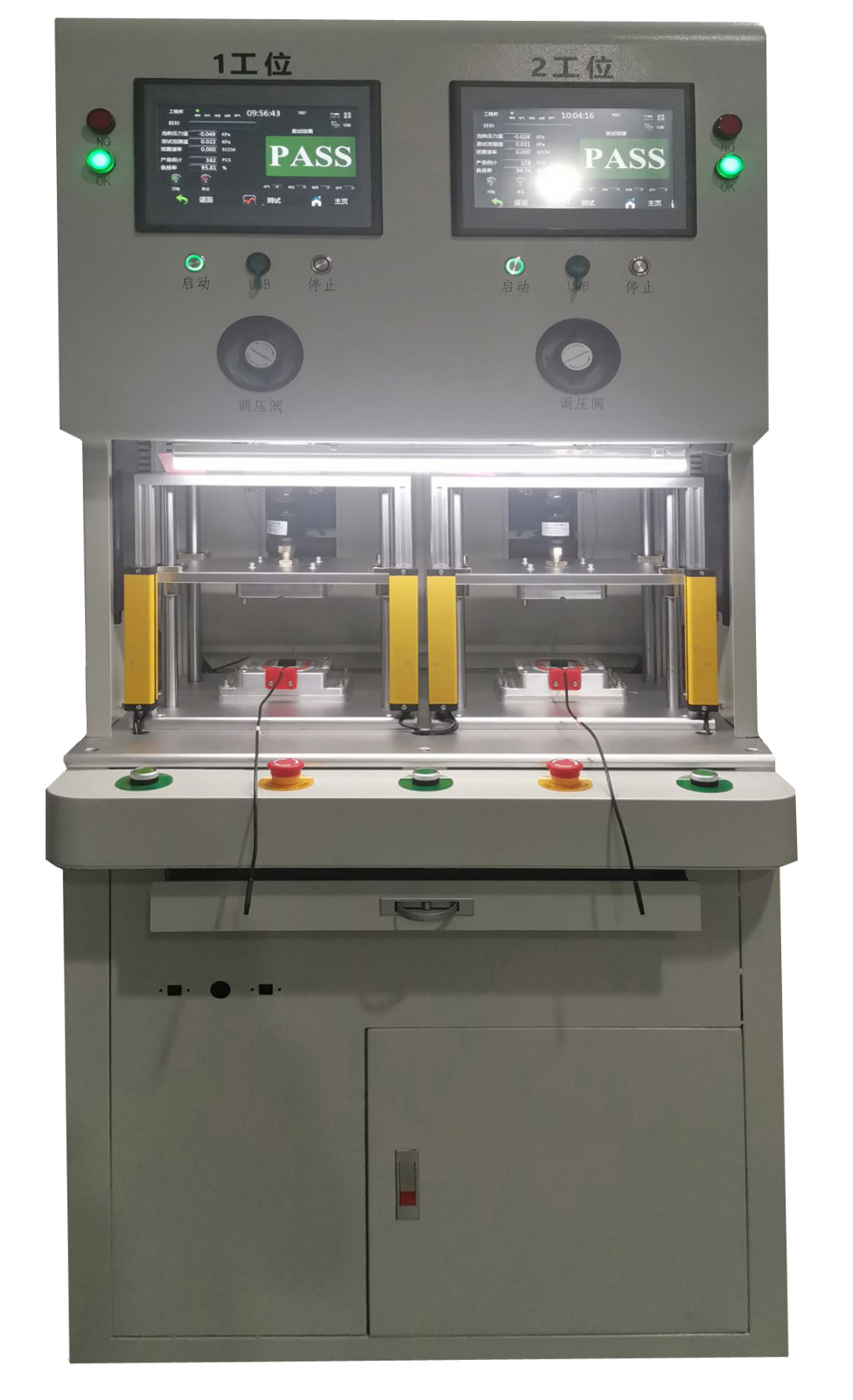

摄像头IP68等级防水检测

车载摄像头作为汽车智能化中不可或缺的传感器,被广泛应用于汽车自动紧急刹车(AEB)、自适应巡航(ACC)等主动控制功能的信号入口。其品质的好坏对汽车的安全非常重要,因此在出厂前必须要做好防尘防水测试。


要做好车载摄像头IP68防水检测仪

我们要先了解清楚摄像头的结构及它的密封工艺。

1、目前主流的摄像头的密封方式都是采用密封圈,通过拧紧螺丝进行密封处理,或采用超声波焊接进行压合密封。

2、摄像头的主要漏点有压合的密封圈,超声波焊接位置,螺丝孔位,镜头,线束(如果摄像头腔体内部线材与电路板之间的焊接没有进行打胶密封处理或处理得不好,水就会通过线束进入摄像头的内部)。

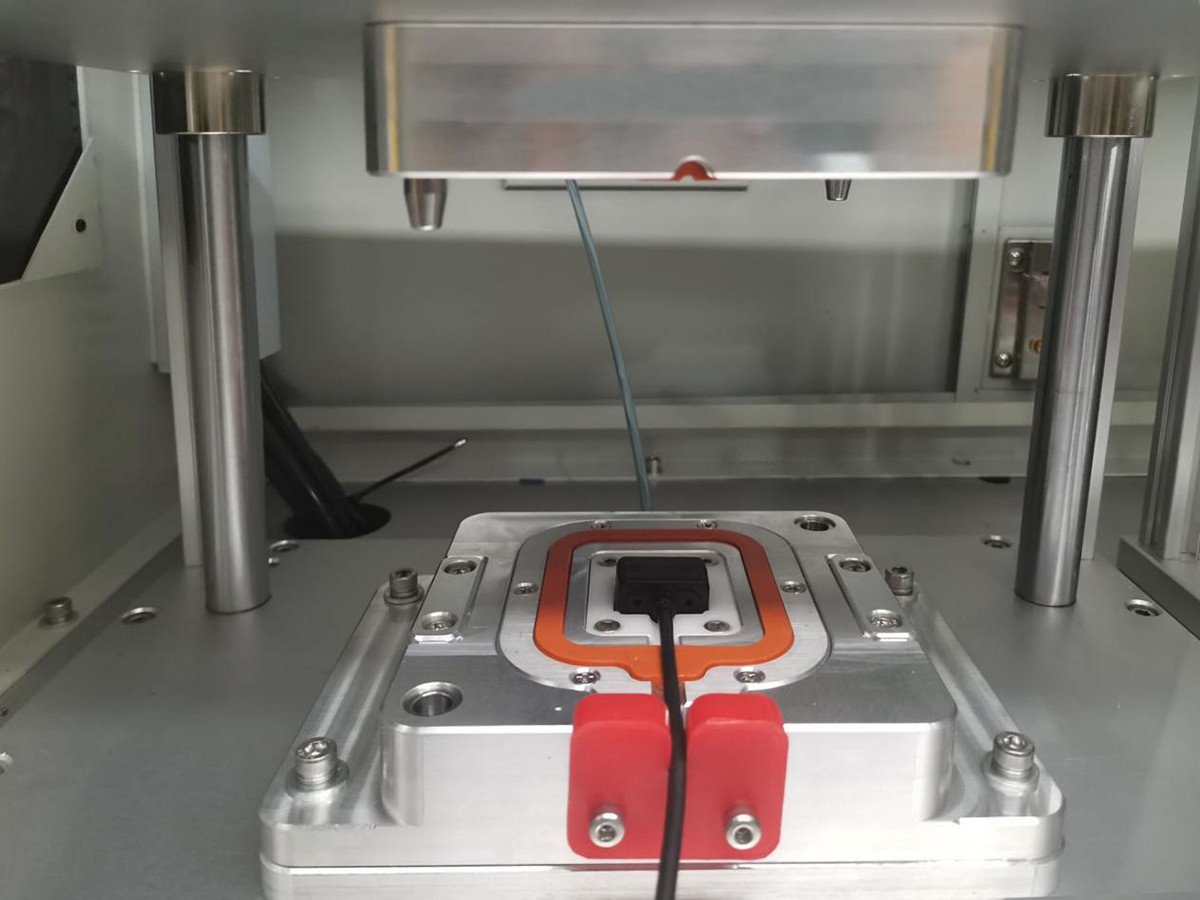

车载摄像头主要分两种:一种是有充气口的,可以通过充气口进行充气或抽气检测;另一种是全密封的,需要设计一个仿形治具,将摄像头放入治具腔体,线束引出,通过硅胶对腔体和线束进行密封,然后仪器往腔体内部(摄像头表面周围)充气检测,模似实际使用环境测试。ABS上下治具可以更好保护摄像头,不会造成损伤。如下图所示:


摄像头IP68防水检测仪工作原理说明:

IP68防水检测仪将测试需要的压力精准输出-经过阀门1-经过储气罐-经过阀门2-经过压力传感器-到达模具内部。关闭阀门1,阀门2切断气源输入,保持阀2、压力传感器、待测产品之间的压力平衡。检测分析阀2与压力传感器及待测产品之间的压力衰减,如压力在衰减,则说明产品密封状态异常。

 IP68防水检测仪原理

IP68防水检测仪功能介绍:

摄像头IP68防水检测仪主要应用干燥的压缩空气为介质,对被测工件充气加压(或负压)并确定所充气体是否泄漏的半自动或全自动泄漏检测。泄漏的气体是不能直接被测量的,而是通过对外泄气体所产生的效应进行检测来实现的,也就是说当把工件和压缩空气气源切断后,如果气体外泄则工件内部的压力必然要发生变化,我们要测量的便是这个压力变化。通过计算压力工件内部压力变化,气密性检测仪来实现生产线上被测产品的良莠判定。

IP68防水检测仪
