散热器气密性检测仪,散热器是一种给电器中的易发热电子元件散热的装置,多由铝合金,黄铜或青铜做成,如电脑中CPU中央处理器、电视机中电源管、行管、功放器中的功放管都要使用散热器。一般芯片散热器是由铜材料高温压合而成,所以压合层之间很容易出现不密封的情况。因此,芯片散热器出厂前必须通过气密性检测来判断其质量是否合格。


那么芯片散热器气密性测试如何进行的呢?

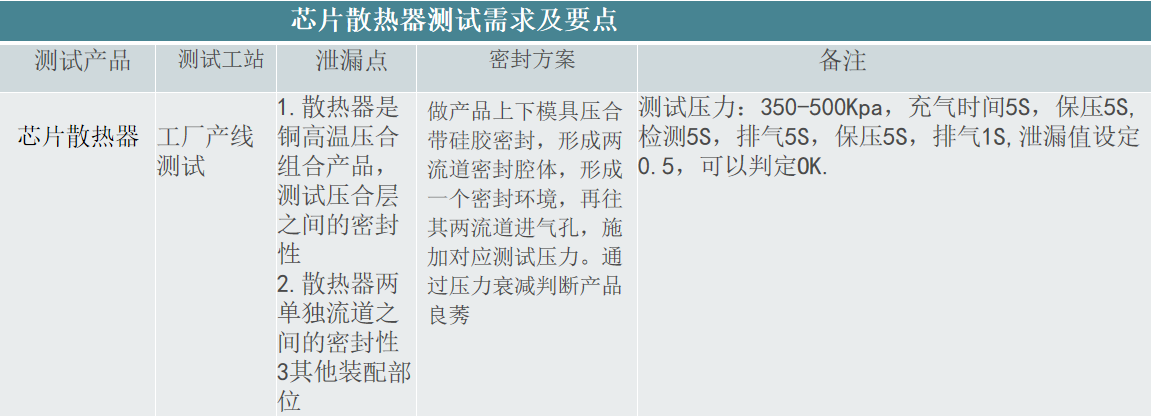

我们来分析一下芯片散热器气密性检测的需求及要点,希立仪器归纳了一下,如下表所示:

 散热器气密性检测的需求及要点

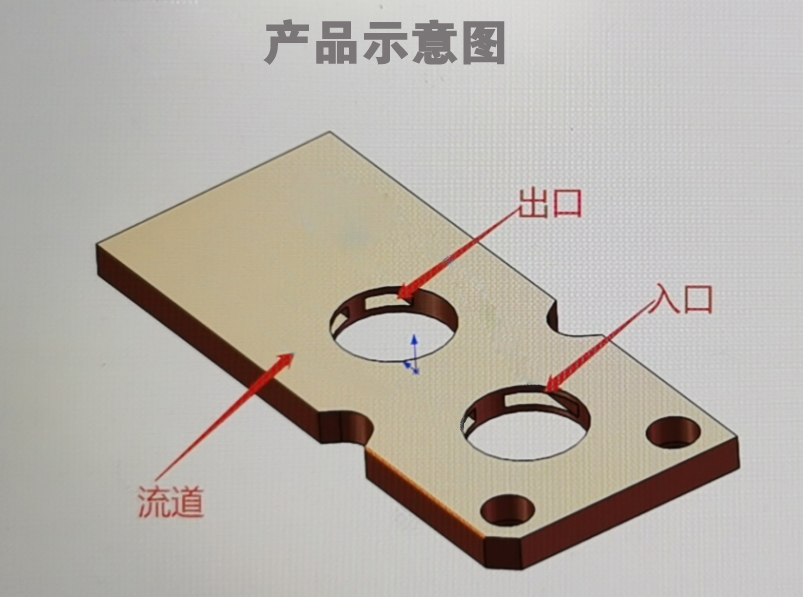

明白产品检测需求和要点后,我们再来看看芯片散热器的构造及密封工艺,如下图所示:

 散热器气密性检测仪构造及密封工艺

芯片散热器气密性检测仪操作步骤如下:

1、根据量身定制散热器气密性检测专用治具(如下图所示);

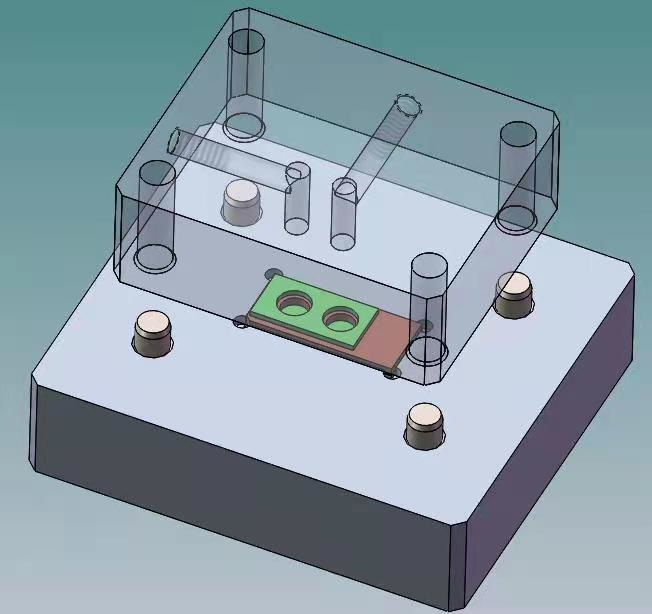

散热器气密性检测专用治具

2、将产品放置于模具之中,在希立仪器气密性检测仪上设置好相关检测参数;

3、双手启动气密性检测仪,然后气缸两侧进行推压,后方气缸侧推推块封堵通孔;

4、仪器开始向模具内供气,经过充气、稳压(稳压的作用是平复压力的高峰与低谷,使仪器采集数据更加科学精准),然后由仪器计算分析充入的气体压力是否有下降;

5、在确认模具不泄漏的前提下,如果压力减少则说明产品没有达到密封的要求,反之则表示产品能达到密封的要求;

6、OK品绿灯显示,NG品红灯显示,蜂鸣器报警测完成后取出产品。


希立仪器气密性检测仪介绍:

散热器气密性检测仪

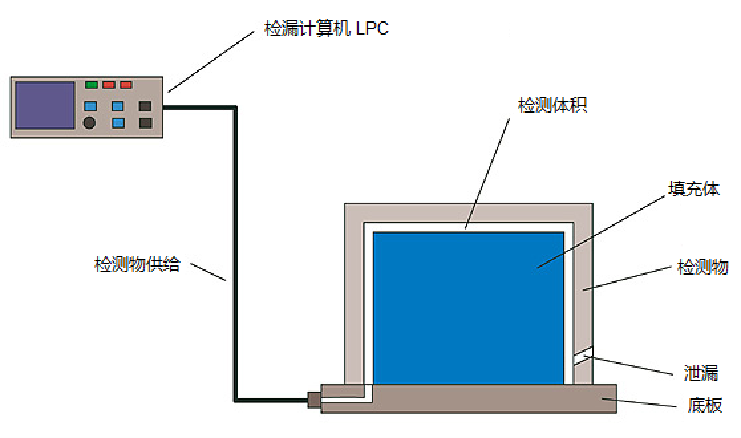

精密散热器气密性检测仪主要应用干燥的压缩空气为介质的半自动或全自动泄漏检测中,对被测工件充气加压(或负压)并确定所充气体是否泄漏。泄漏的气体是不能直接被测量的,而是通过外泄气体所产生的效应入手,也就是说当把工件和压缩空气气源切断后,如果气体外泄则工件内部的压力必然要发生变化,我们要测量的便是这个压力变化。通过计算压力工件内部压力变化,来完成生产线上的被测产品的良莠判定。


希立仪器气密性检测仪、防水检测仪工作原理说明:

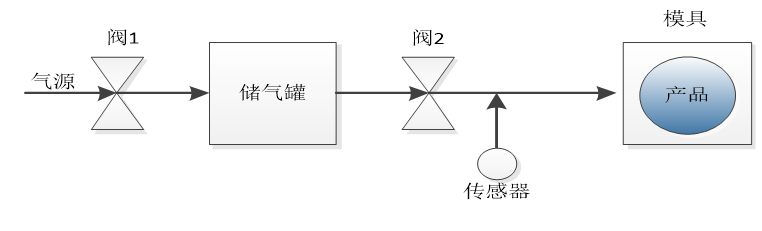

散热器气密性检测原理

1、测试仪将测试需要的压力精准压力输出-经过阀门1-经过压力传感器-到达待测产品内部;

2、关闭阀门1切断气源输入,保持阀1、压力传感器、待测产品之间的压力平衡;

3、检测分析阀1与压力传感器及待测产品之间的压力衰减;

4、如压力在衰减,则说明散热器气密性测试状态异常。
