直压传感器气密性检测仪,球形传感器气密性测试/防水测试原理

文章来源:希立仪器 发表时间:


传感器气密性测试,传感器是接收信号或刺激并反应的器件,能将待测物理量或化学量转换成另一对应输出的装置。被广泛用于自动化控制、汽车智能、安防设备等领域,因为长期安装于户外会遭到雨水的侵袭,所以传感器防水是必须的,需要传感器气密性检测仪进行防水测试。才能保证其内部的芯片不会被侵袭的雨水损坏,能正常运行。


那么传感器密气密性测试、防水测试是如何进行进行的呢?

相信很多人对传感器防水测试这个问题很好奇,接下来希立仪器将为大家提供一则关于传感器气密性防水检测的案例,希望大家能从中得出自己想要的答案。

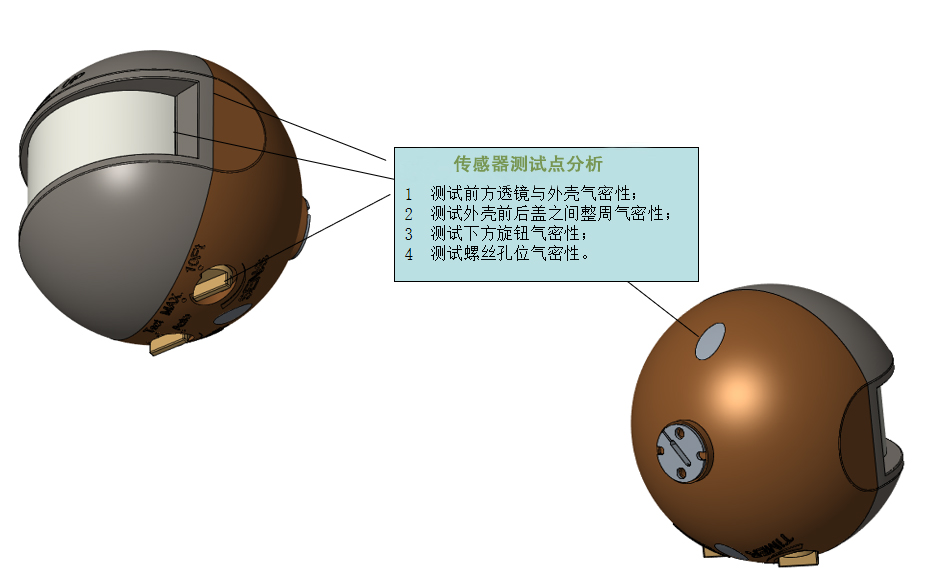

我们以球型传感器为例(示意图如下),先来分析传感器的构造及气密性检测要点和难点。

球形传感器

我们从产品的构造和工艺来看,总结出客户提供的球状传感器气密性测试要求有五点:

1、前方透镜与外壳气密性;

2、外壳前后盖之间整周气密性;

3、螺丝孔位气密性;

4、下方旋钮气密性;

5、测试压力5kpa。

从测试要求来看,前方透镜与外壳相接处、螺丝孔处、下方旋钮处这几个测试点无论哪个点出现纰漏,产品都是不良品。所以希立仪器工程师决定采用容积测试法来对其进行密封性气密性检测,容积测试原理如下:

传感器气密性测试原理

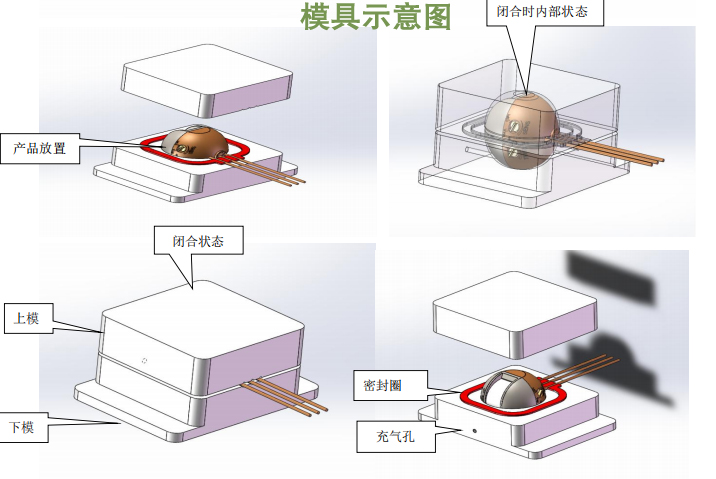

在决定了检测方法后,我们再来看产品是否可以直接进行检测?通过观察产品无可以直接进行检测的充气口,所以我们在检测前还得为其量身定制专用的密封性检测模具工装(如下图所示):

传感器气密性测试模具

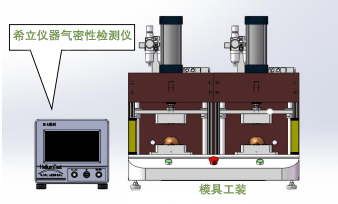

制作好工装模具后,我们将希立仪器气密性检测仪与工装相连,为了提升产线检测速度,我们特定制了一台双通道设备工装模具,图如下:

传感器气密性检测仪

当仪器与工装安装好后,接通电源、气源,然后开始进行传感器密封性气密性检测,

传感器气密性测试具体操作步骤如下:

(1)根据产品结构量身定制防水检测模具;

(2)将产品放置于检测模具内,在希立仪器气密性检测仪上设置好充气时间、稳压时间、测试时间等检测参数;

(3)启动气密性检测仪,工装模具上模下压,将微动开关密封于模具内;

(4)传感器气密性测试仪器对模具内进行充气、稳压、测试操作;

(5)传感器气密性测试仪器根据测试得出数据计算出所测产品泄漏率来;

(6)传感器气密性测试仪器将计算出的泄漏率与标准泄漏率进行比较,自动判断出所测产品是否合格,合格品仪器屏幕上会显示PASS及亮绿灯,不合格品则会显示FAIL及亮红灯,采用多工位操作工装台可以提高检测效率,大大降低检测时间成本。
