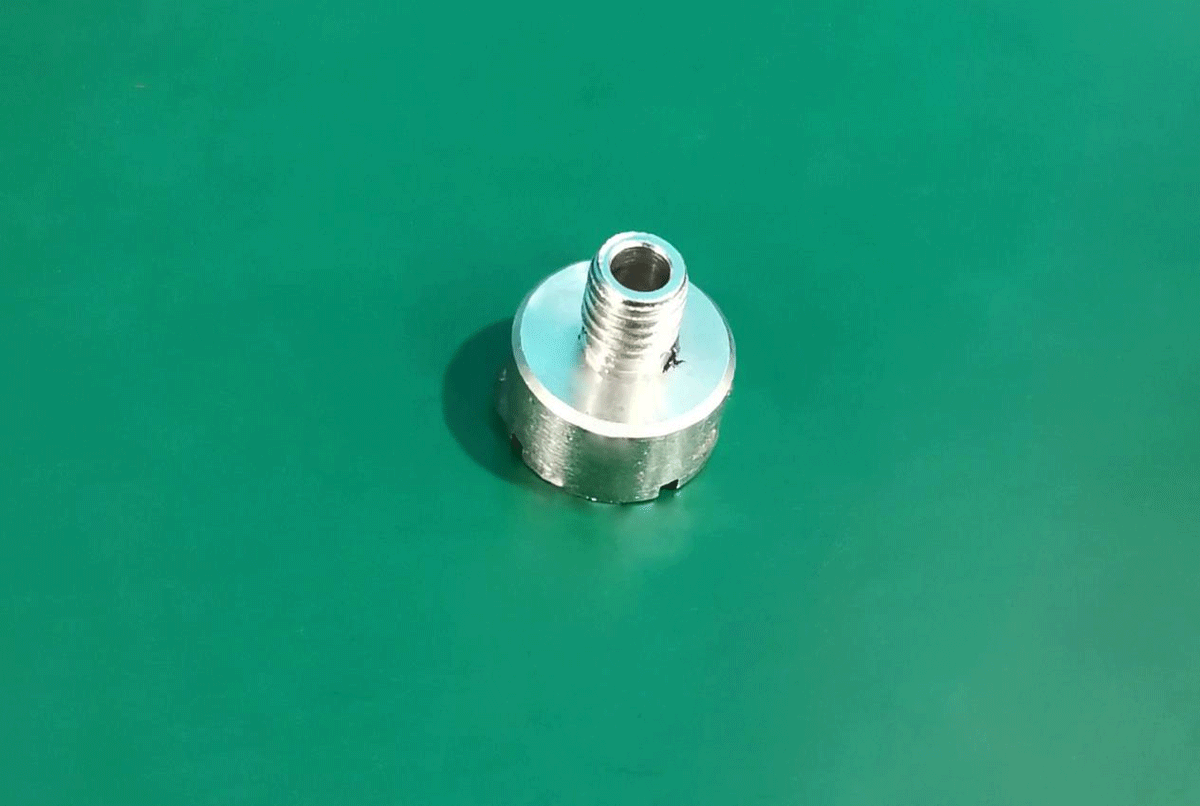

防水透气阀是一种将蒲微eptfe膜注塑以超声焊接方式形成密封的组件。防水透气阀主要有两个重要指标:一个是透气量;另一个是防护等级。防水透气阀有效透气和防水性能是作为检测其性能的关键指标,特别是有效透气率。那么如何快速、便捷地检测防水透气阀的有效透气率呢?希立仪器接下来将与大家分享一则关于防水透气阀流量气密性测试、阻水测试技术应用特点案例。
根据客户需求,本次透气阀流量气密性测试需要同时进行流量测试和阻水测试,流量测试的压力为150kpa,双通道独立判定,先测流量再测阻水,一台直压气密性检测仪需同步满足两种需求。

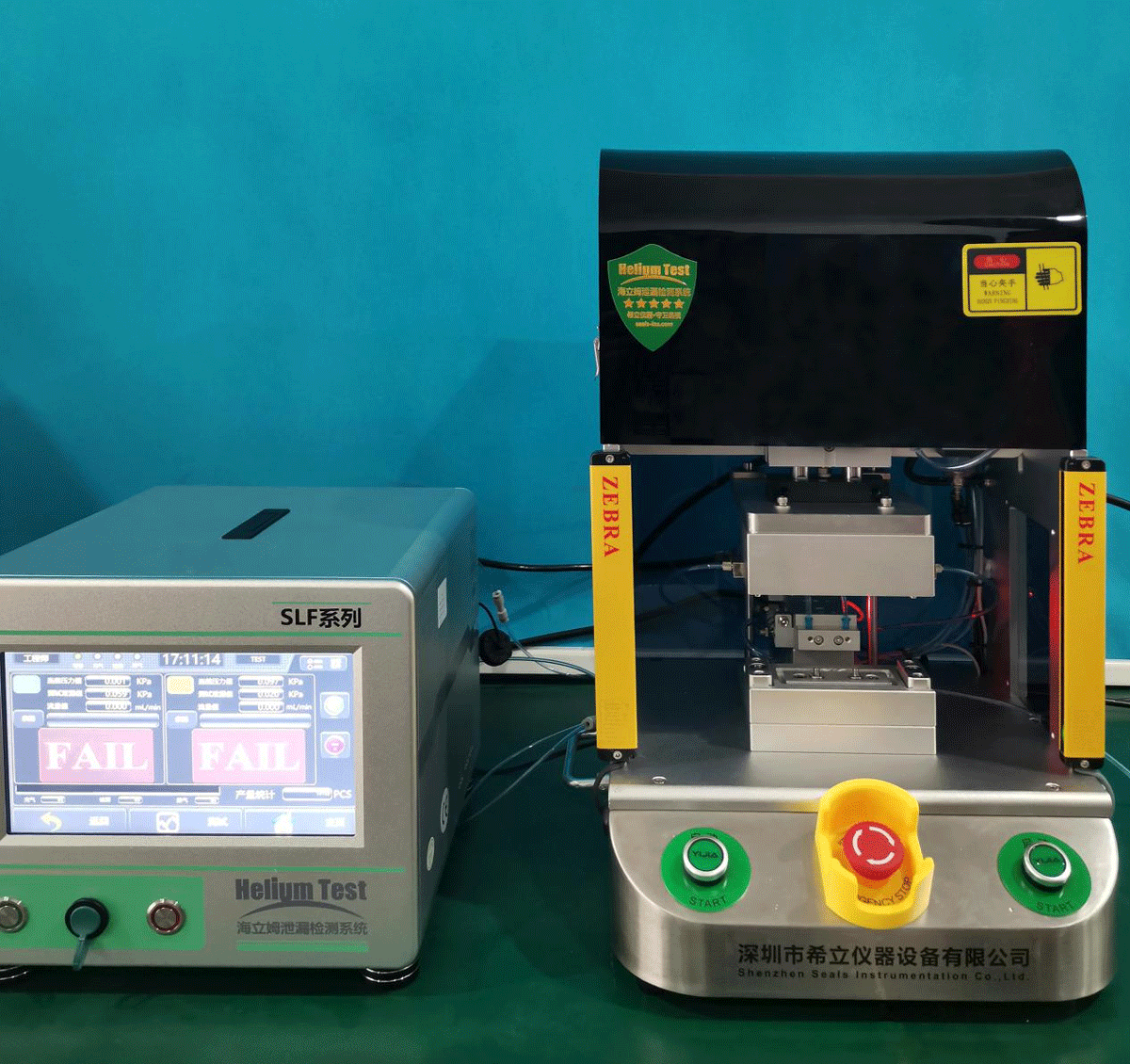

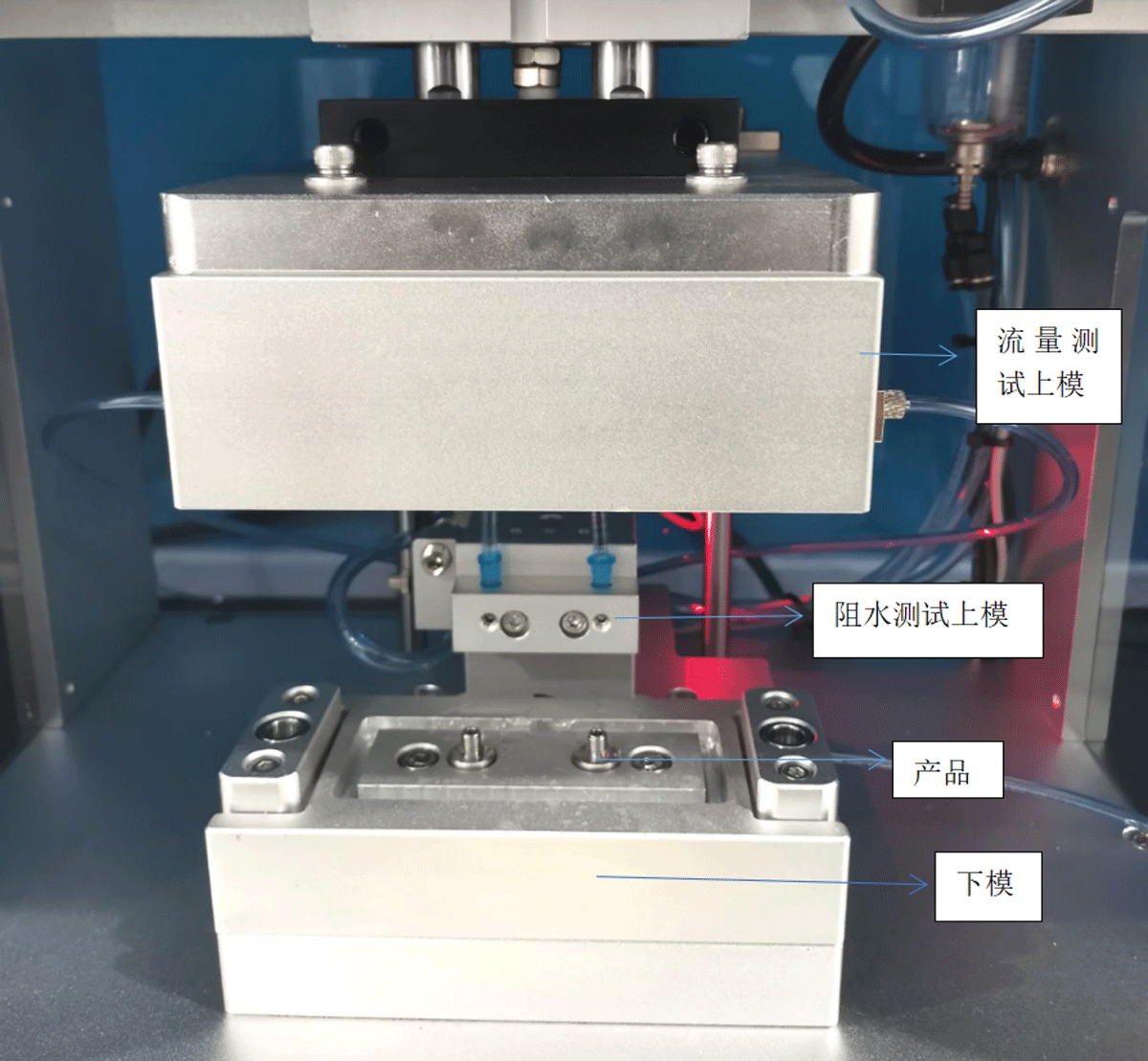

根据客户需求希立仪器工程师做出了解决方案,先选择一台SLF流量气密测试仪,然后根据客户提供的样品制作工装治具,如下图所示:上下模用于流量测试,侧面可推出的模具用于阻水测试,当流量测试结束后再进行阻水测试。
透气阀流量气密性测试具体步骤如下:
1、为产品量身定制透气阀流量气密性测试工装治具;
2、将希立仪器流量检测仪与阻水透气阀工装治具连接;
3、在透气阀流量气密性测试仪上设置好检测参数,如测试压力、充气时间、稳压时间、测试时间、泄漏速率等;
4、将产品放入透气阀流量气密性测试工装模具内;
5、启动流量检测仪,仪器上模下压,开始对模具内的产品充气,压力为150kpa,通过加压稳压后,仪器计算出所测产品的泄漏率来;
6、所测泄漏率小于标准泄漏率时,仪器屏幕显示PASS亮绿灯,为良品,反之显示FAIL亮红灯为不良品;
7、流量测试结束后,上模上升,侧面阻水测试模具横向移动下压密封模具,开始对产品进行阻水测试,测试结果显示方式与流量测试相似。
8、测试结束后,阻水测试上模退回,拿出产品,可继续下一组透气阀流量气密性测试工装。
