圆柱体工业产品气密性检测方法

文章来源:希立仪器 发表时间:


在工业应用领域,很多金属圆柱体类的产品对密封性要求很高,那么这类产品是如何进行气密性检测的呢,圆柱体工业产品气密性检测方法怎么样的呢?今天与大家分享一个圆柱体类工业产品密封性高压检测案例,以此加深大家对气密性检测的理解。

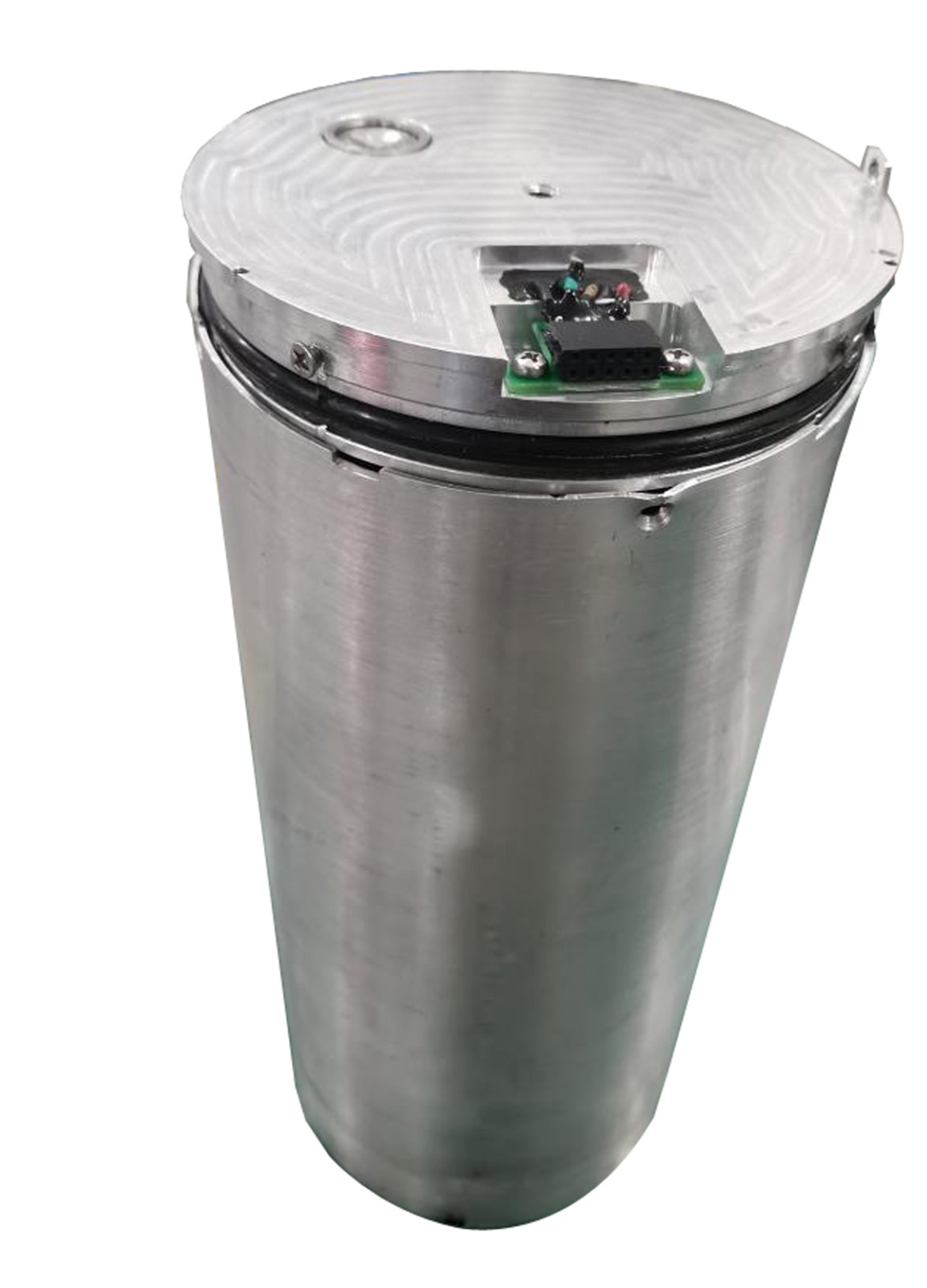

根据客户提供的产品,我们看到产品成圆柱状,为金属材质,产品内部有空腔,上盖有密封圈,封盖时需要从外部扣紧,主要检测盖子密封圈位置和盖子内嵌电子芯片位置的密封性。我们采用直压高压容积测试的方式进行检测,测试压力为3MPa,这属于高压气密性测试仪

圆柱体工业产品气密性检测模具

根据产品测试需求,我们设计出了对应的气密性测试工装治具,如上图所示:为保证测试品质我们采用了全钢材质制作测试治具,治具下模为钢结构仿形空腔圆柱体,在治具顶端有硅胶密封圈,因为治具的设计是为测试多款不同高度产品所设计,所以在测试本款产品时为了提升检测速度需在治具空腔内填充模块,减少充气时间,提升检测效率。因为是高压测试,我们给仪器另外配置了一个增压泵,为了操作安全,我们设计了滑动工装,检测时将产品放入治具后再滑入工装内部,避免操作人员意外受伤。

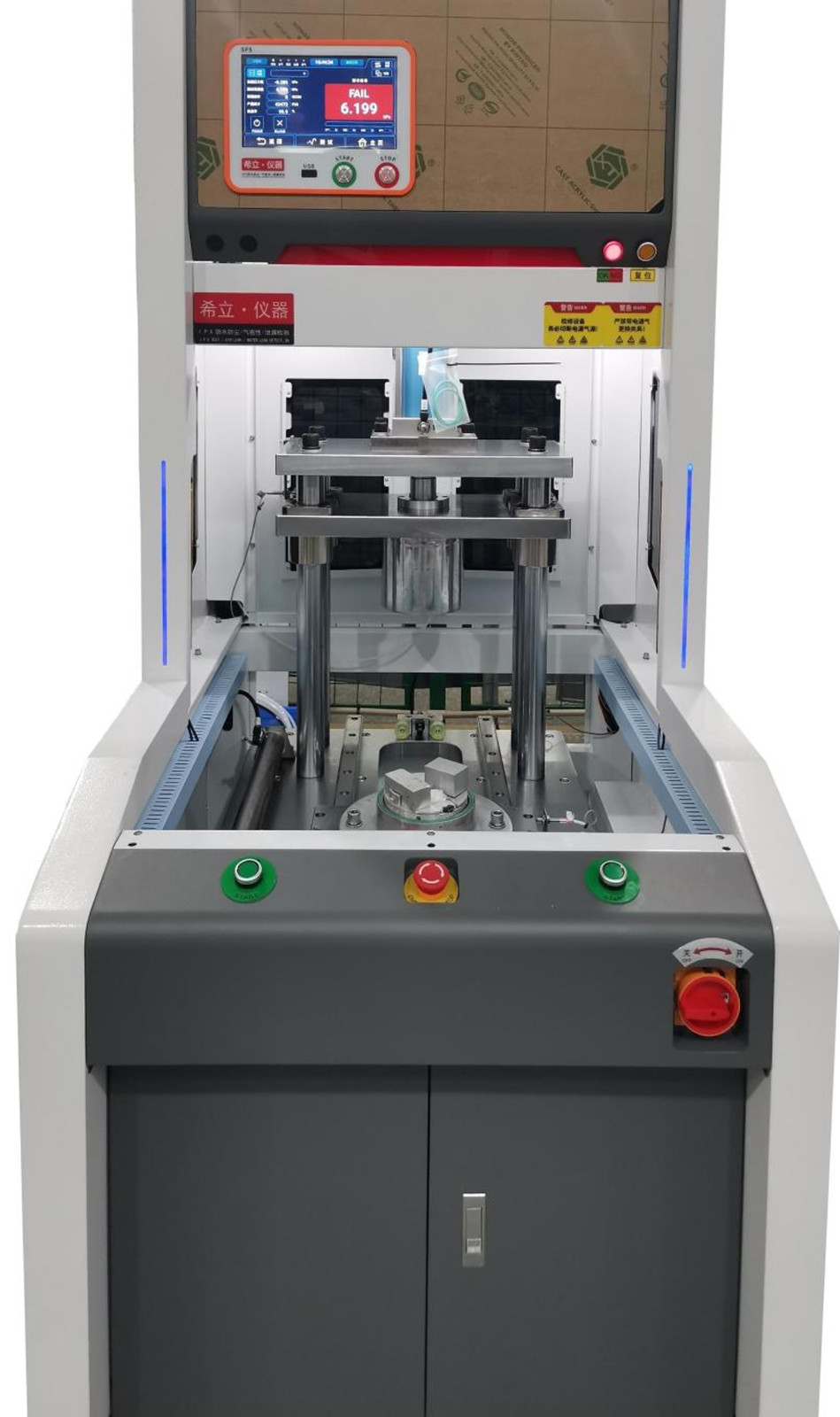

 圆柱体工业产品气密性检测仪

工装治具制作好后,可以开始对产品进行气密性检测了,先将填充模块放入治具内,再将产品放入治具内,为了减少容积空间我们还可以加一些小模块。产品放好后,启动安全按钮,治具下模滑进工装内部,上模下压将产品密封,仪器开始对密封治具内的产品进行充气,因为产品容积较大,在充气稳压阶段时,要留有充足的时间才能保证测试结果的准确性。
